Баллоны высокого давления предназначены для хранения и использования различных технических газов, находящихся под давлением. Такие изделия применяются на промышленных предприятиях, в сварочном производстве, лабораториях и других сферах, где требуется надежное и безопасное обращение с газами.
Конструкция изделий обеспечивает необходимую прочность, герметичность и устойчивость к рабочим нагрузкам.
Газовые баллоны по способу изготовления делятся на два типа: бесшовные и электросварные. Бесшовные баллоны изготавливаются из цельной заготовки без сварных соединений, за счёт чего обладают высокой прочностью и применяются для работы с газами под высоким давлением. Электросварные баллоны производятся из листовой стали со сварным швом, отличаются более простой конструкцией и используются преимущественно для сжиженных газов, где требования к давлению ниже.
Назначение баллонов определяется видом используемого газа. Для упрощения распознавания применяется установленная цветовая маркировка корпуса.

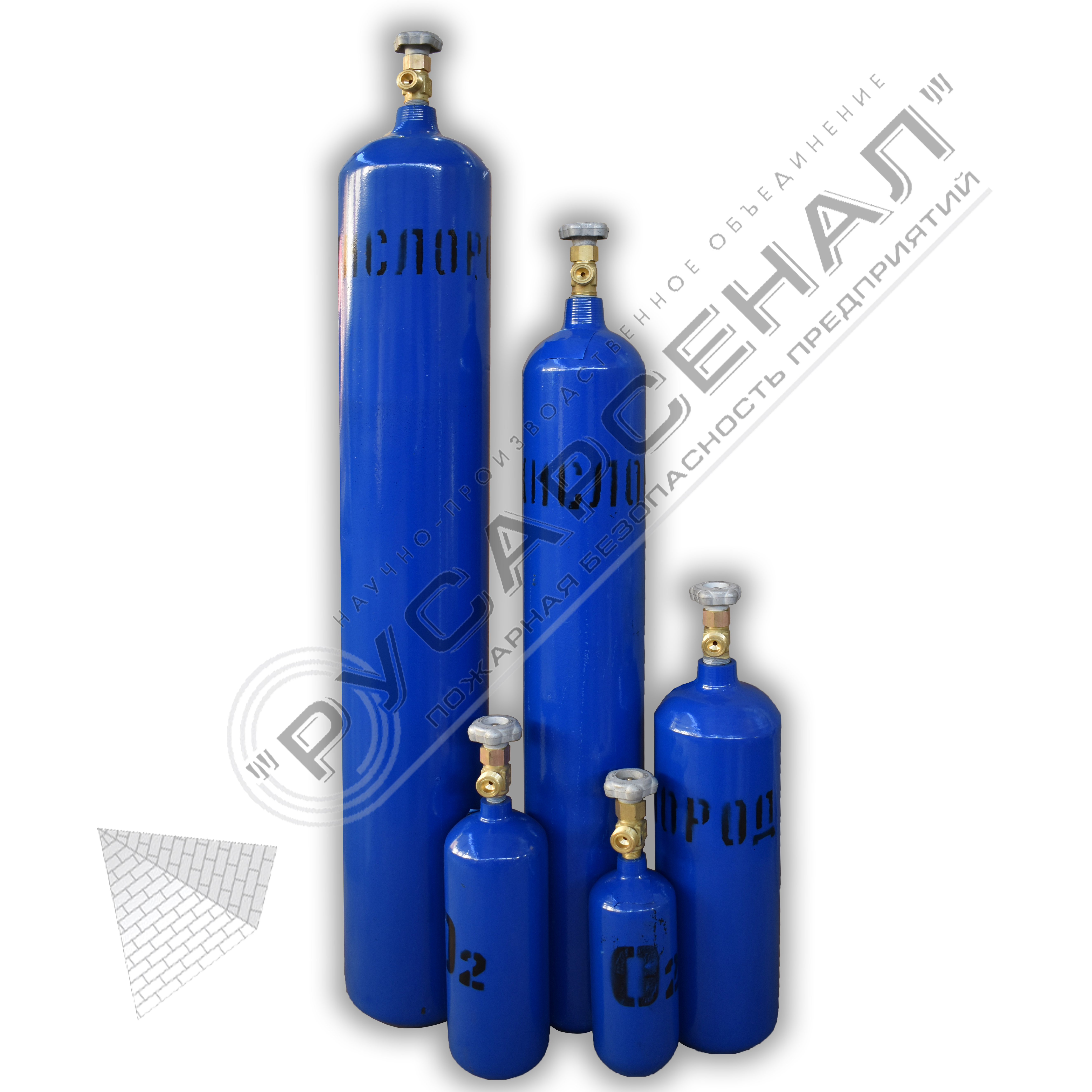

Кислород. Используется в сварке и резке металлов, медицине и технологических процессах.
Цвет баллона: голубой.
Сварочная смесь. Представляет собой смесь газов (чаще всего аргон с углекислотой или кислородом), применяется при полуавтоматической и автоматической сварке.
Цвет баллона: черный (с соответствующей маркировкой).

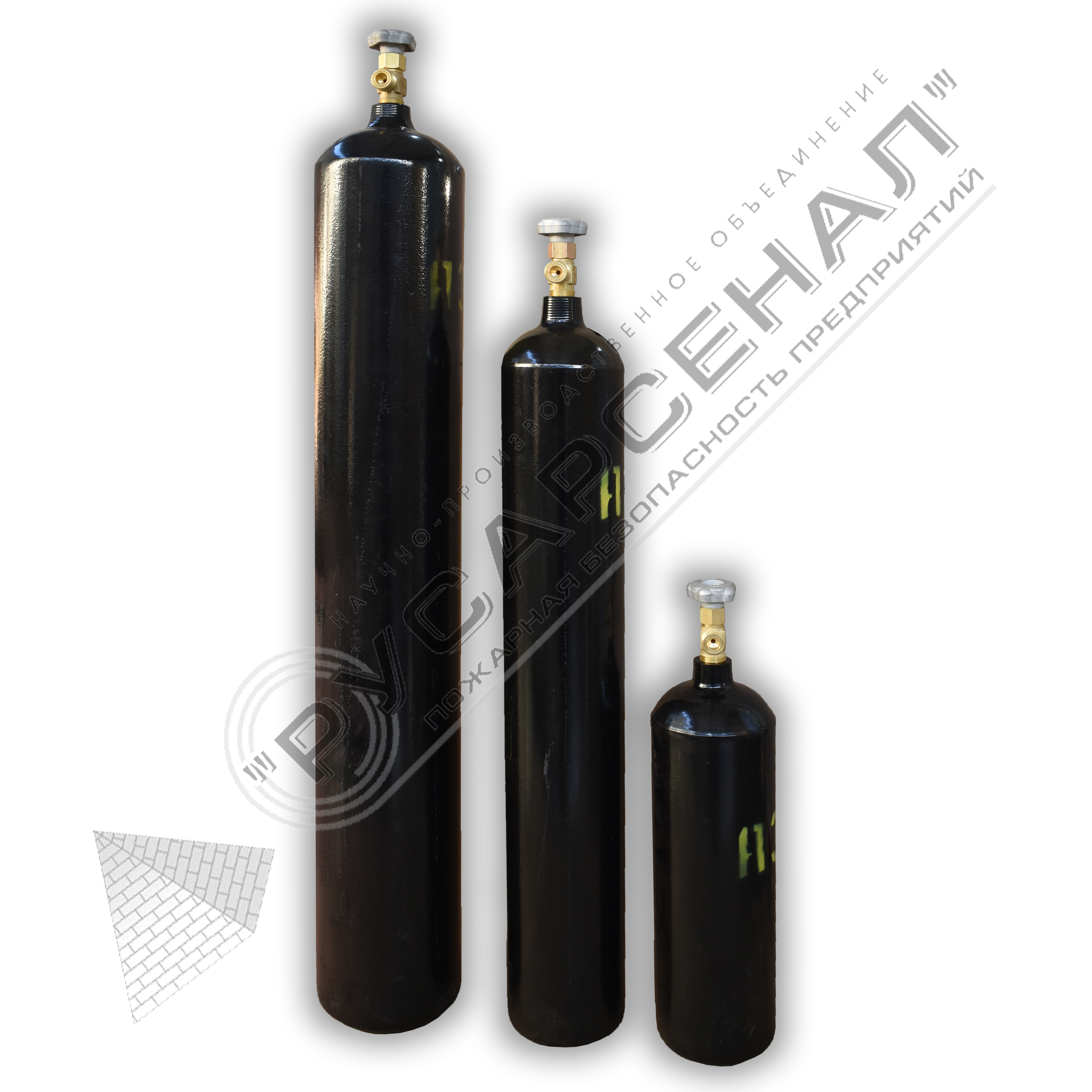

Азот. Инертный газ, применяется для создания защитной среды, продувки систем, в пищевой и химической промышленности.
Цвет баллона: черный (с соответствующей маркировкой).
Закись азота. [ЕМЛ7.1]Используется в медицине (анестезия), а также в пищевой промышленности и технических процессах.
Цвет баллона: серый (с соответствующей маркировкой).

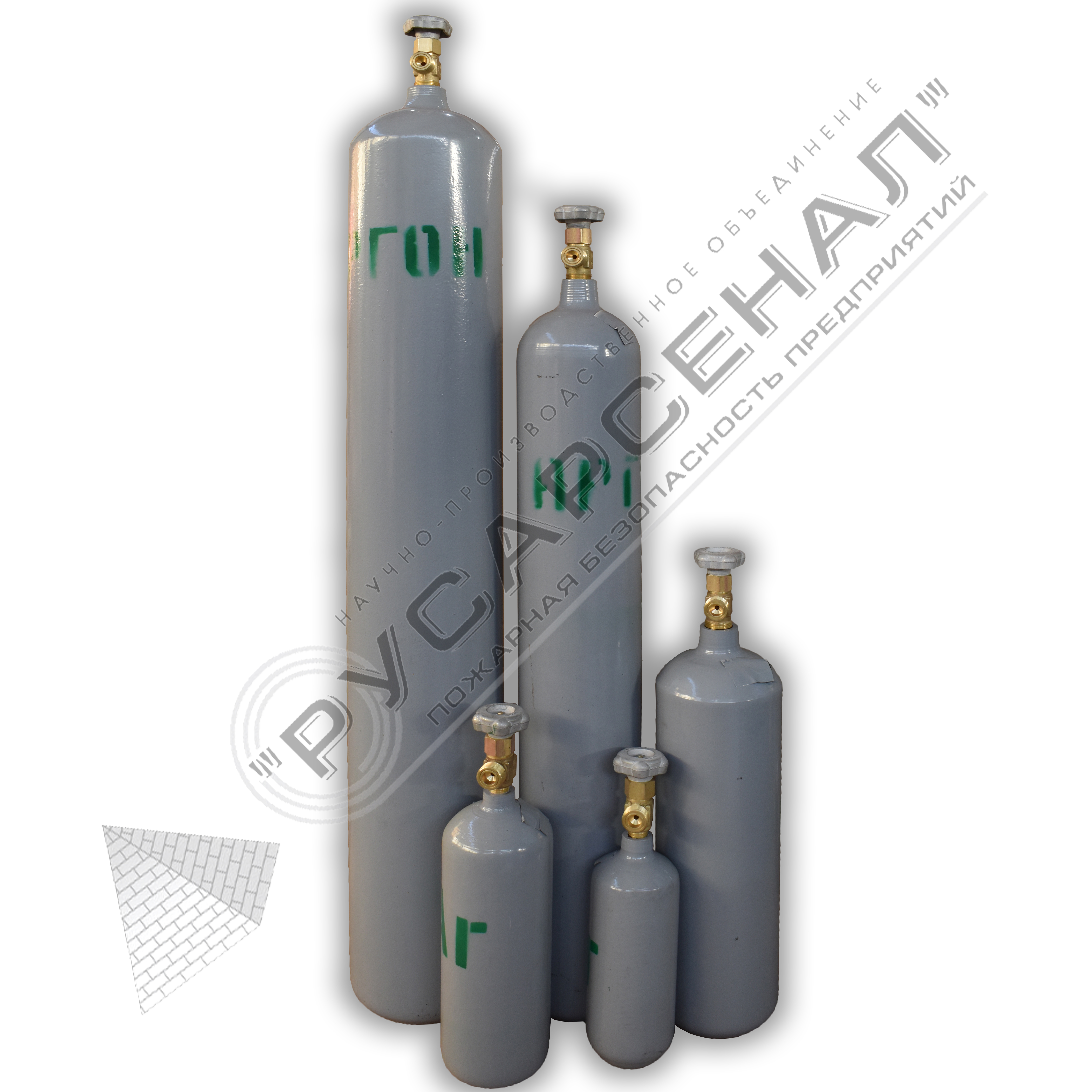

Аргон. Инертный газ, широко применяется в сварке (TIG, MIG), металлургии и электронике.
Цвет баллона: серый (с соответствующей маркировкой).

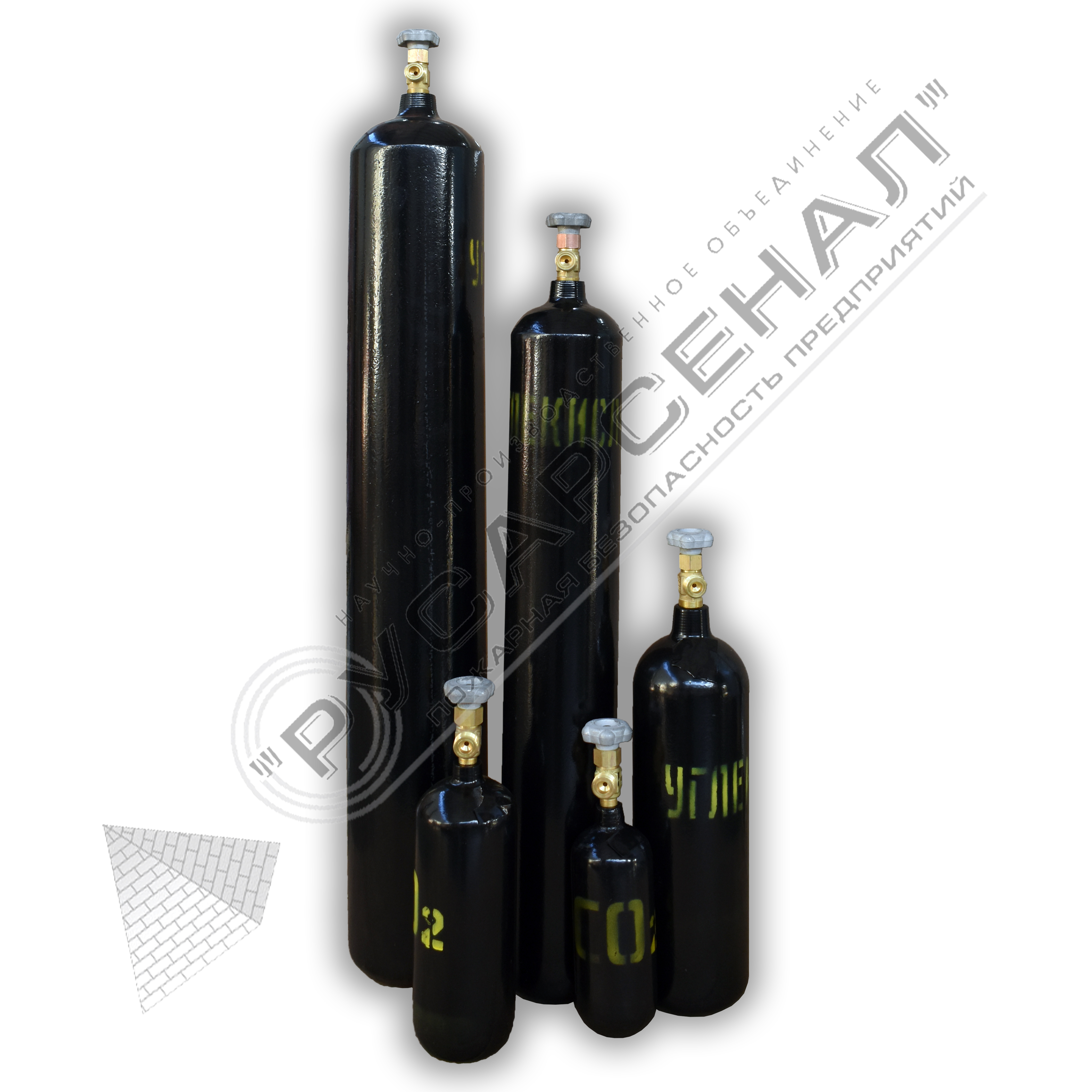

Углекислота (CO₂). Используется в сварке, пищевой промышленности (газирование напитков), системах пожаротушения.
Цвет баллона: черный (с соответствующей маркировкой).

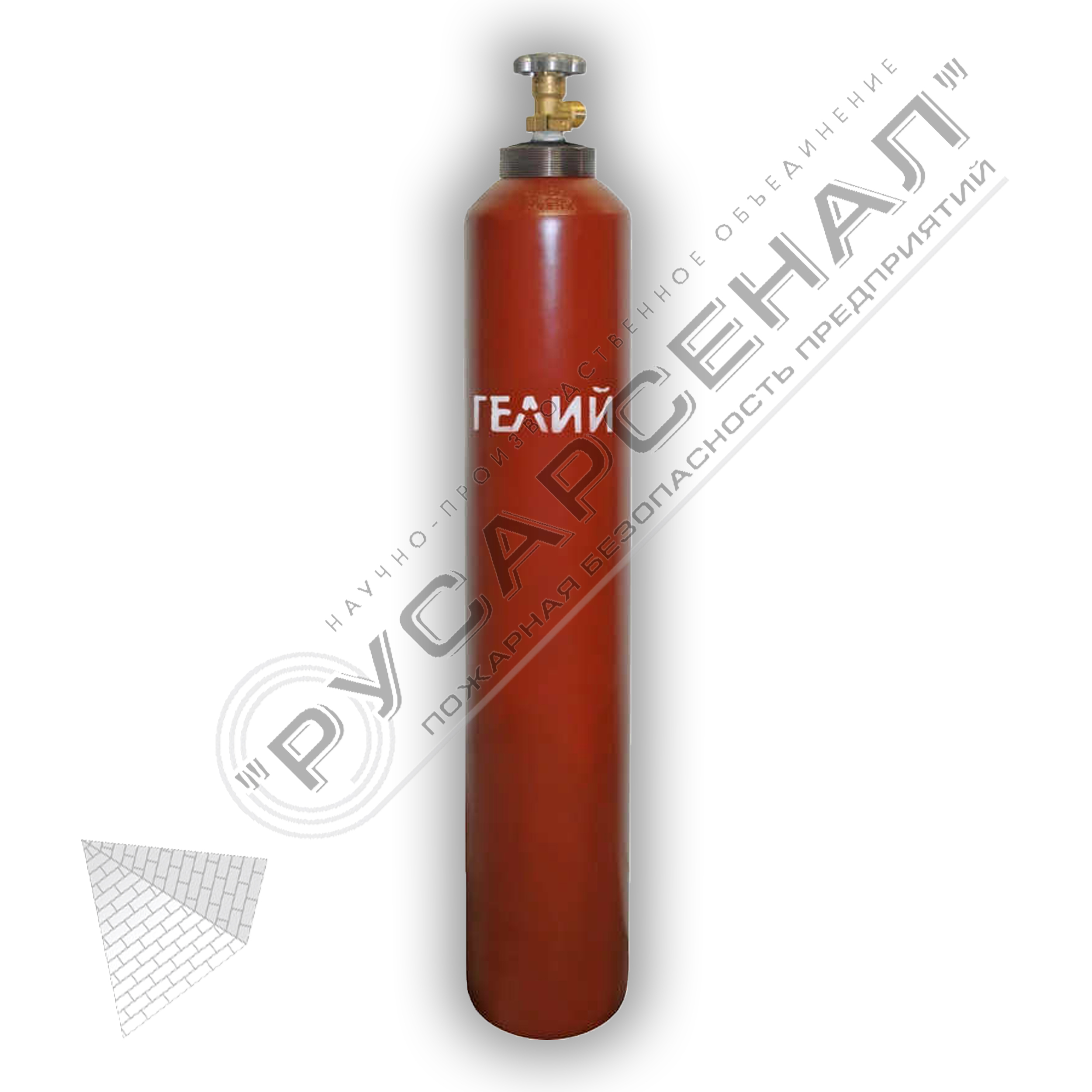

Гелий. Применяется в криогенной технике, медицине, научных исследованиях и для наполнения аэростатов.
Цвет баллона: коричневый.

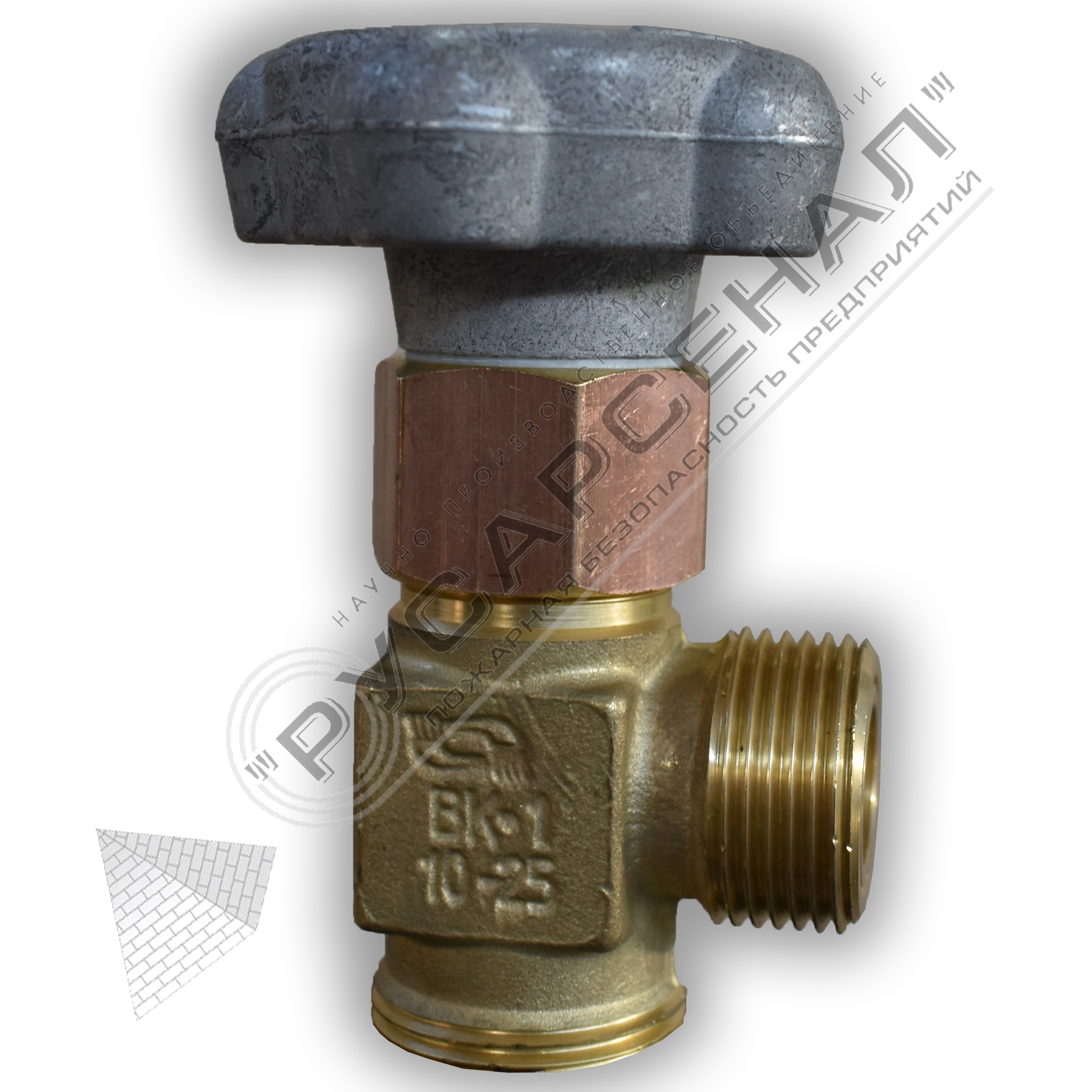

Баллоны комплектуются вентилями, предназначенными для открытия, перекрытия и регулирования подачи газа. Тип вентиля подбирается в зависимости от вида газа, условий эксплуатации и требований к подключаемому оборудованию.
В стандартном исполнении применяются вентили типов ВК-1, ВК-2 и ВК-3.
На баллоны с резьбой W19,2 устанавливается вентиль ВК-2/ВК-3; с резьбой W-27,8 — вентиль ВК-1. Наружная резьба G3/4-В.
Вентили устанавливаются в горловину баллона с применением фторопластового уплотнительного материала или специальных герметиков. При правильной установке обеспечивается герметичность соединения и необходимый запас резьбы.
Конструкция вентилей предусматривает подключение редукторов и контрольно-измерительных приборов, соответствующих типу газа и рабочему давлению.
Использование исправной запорной арматуры является обязательным условием безопасной эксплуатации баллонов.

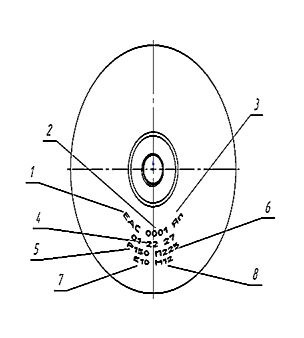

Конструкция
Корпус баллона выполнен из стали и рассчитан на длительную эксплуатацию при работе с газами под давлением. Конструктивные параметры изделия обеспечивают надежность соединений и безопасную установку запорной арматуры.
Резьба горловины выполняется по ГОСТ 9909-81 и может иметь исполнение W19,2 или W27,8. При изготовлении горловины обеспечивается не менее семи витков резьбы полного профиля. После установки вентиля в соединении остается от двух до пяти запасных витков.
Для защиты резьбы от загрязнения и попадания влаги на время хранения и перемещения используется пластиковая защитная пробка.
Технические характеристики баллонов
| Наименование стандарта | ТУ 1411-003-61192961-2009 | ||||||||
| Объем баллона, л* | 1 | 2 | 4 | 5 | 8 | 10 | 15 | 20 | |
| Диаметр баллона, мм | 89 | 108 | 133 | 133 | 133 | 133 | 162 | 162 | 162 |
| Толщина стенки, не менее, мм | 3,5 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 |
| Высота баллона без вентиля, мм | 260±6 | 305±6 | 390±6 | 439±6 | 725±6 | 905±6 | 680±6 | 925±6 | 1215±6 |
| Вес баллона, кг | 2,12 (±10%) | 4,7 (±10%) | 6,03 (±10%) | 6,65 (±10%) | 10,19 (±10%) | 12,67 (±10%) | 14,3 (±10%) | 19,0 (±10%) | 25,38 (±10%) |
| Рабочее давление Мпа (кгс/см2) | 14,7 (150 )* | ||||||||
| Резьба | W19,2 по ГОСТ 9909-81 | W19,2 или W27,8 ГОСТ 9909-81 | |||||||
| Марка стали | Ст20 | Ст35 | |||||||
| Стандарт на трубу | ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ» ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. СОРТАМЕНТ» |
||||||||
| Исполнение дна баллона | плоское (поджатое) или сферическое | ||||||||
* Баллоны серийно изготавливаются по ТУ с рабочим давлением 14,7 МПа. По запросу возможно изготовление по ГОСТ или с рабочим давлением до 19,6 МПа.
Возможность исполнения уточняется индивидуально у завода-изготовителя.
