Вентили и комплектующие

Вентиль пожарный

Запорные клапаны являются важным устройство в системе внутреннего противопожарного водопровода. Они применяются в пожарных кранах, устанавливаются в системе внутреннего противопожарного водопровода зданий и нежилых сооружений. Клапаны могут так же применяться в качестве запорного устройства для воды в составе технологических трубопроводов. Одно из ключевых мест использования пожарных вентилей — в комплекте пожарного крана.
Модель используемого вентиля также зависит от расположения ввода трубопровода, диаметра его ответвлений, а также типа пожарного шкафа. В комплектацию пожарного шкафа может входить напорный пожарный рукав, необходимо помнить о том, что рукавная арматура влияет на работоспособность всей системы, если пожарный клапан с подключением «муфта-муфта», то необходимо использовать головку цапковую (ГЦ), а если «муфта-цапка», то головку муфтовую (ГМ). Клапан окрашен в красный цвет. При выборе клапана следует иметь в виду, что он может быть прямоточным или угловым, кроме того, вентили различаются по материалу исполнения, могут изготавливаться из ковкого чугуна или из латуни:

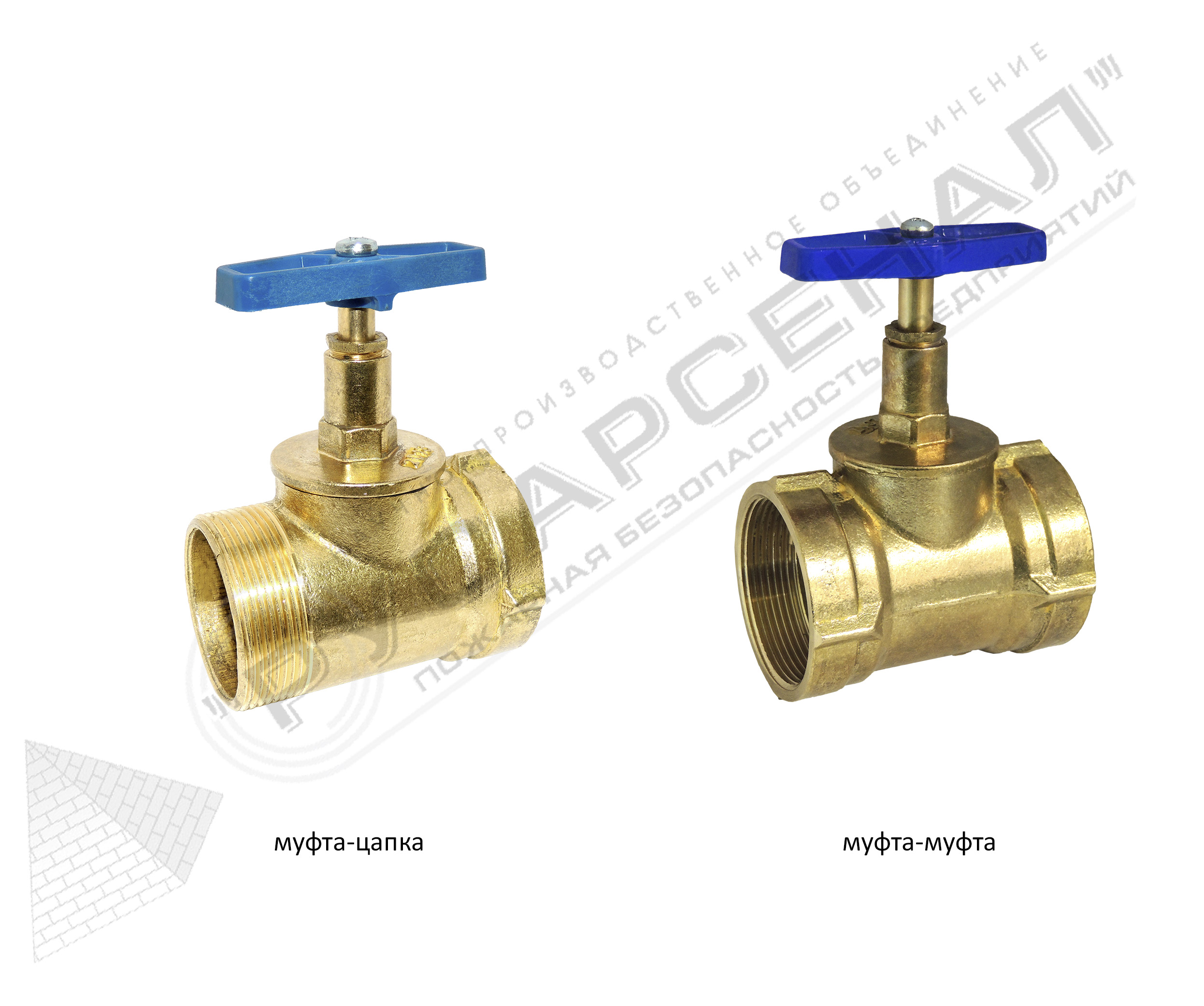

• Клапан Ду-50 15БЗР. Прямоточный клапан в 180°, изготовлен из латуни, выпускается в двух конструктивных исполнениях: муфтовый и муфто-цапковый. На корпусе клапана нанесена стрелка, указывающая направление потока рабочей среды. Не является пожарным, по этой причине имеет синий барашек.

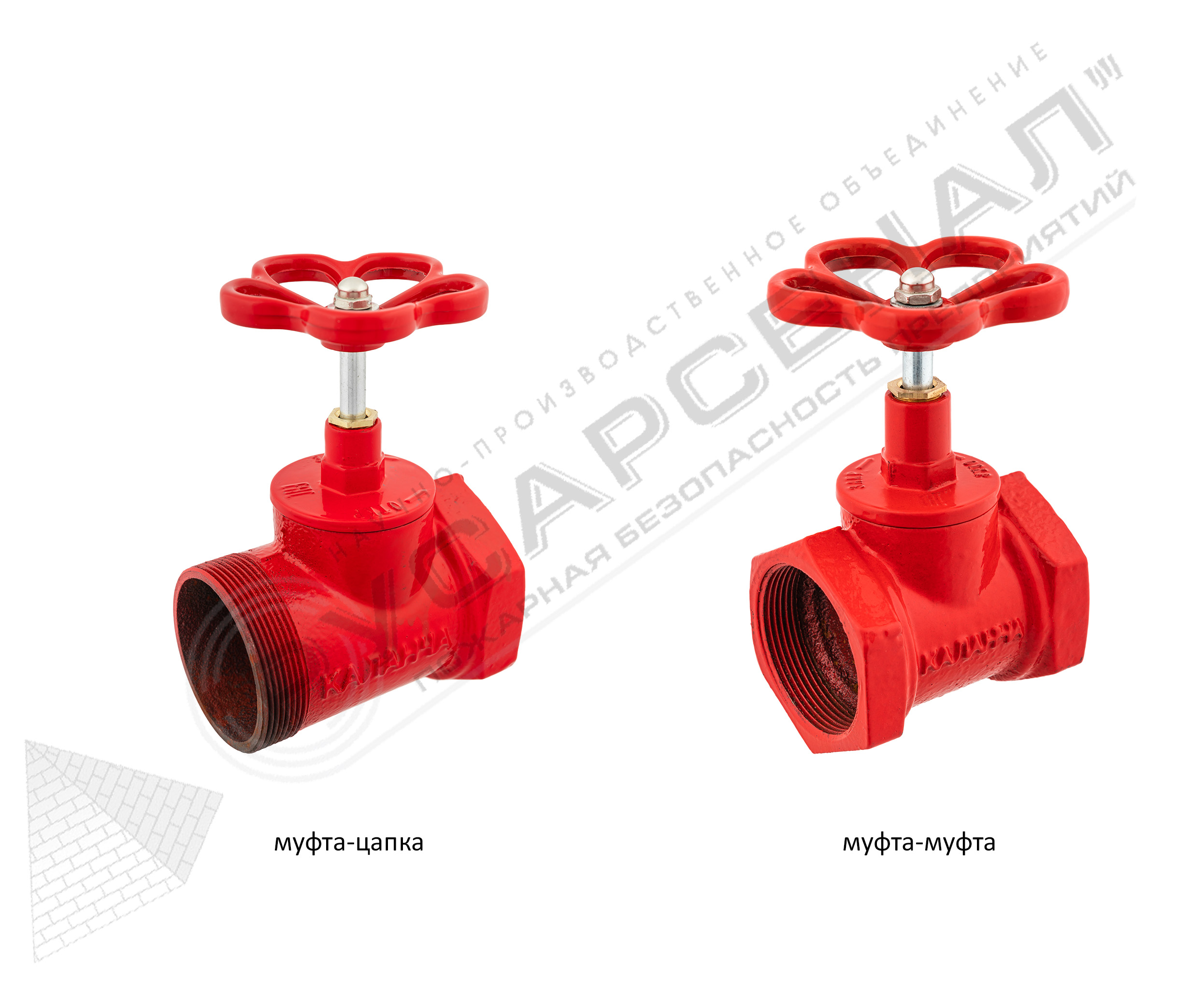

• Клапан ПК-50 прямой. Прямоточный клапан в 180°, изготовлен из чугуна, выпускается в двух конструктивных исполнениях: муфтовый и муфто-цапковый. Прокладка золотника и уплотнительное кольцо для герметизации соединения корпус-крышка из резины, втулка сальникового уплотнения из фторопласта. Номинальный диаметр 50, номинальное давление 1,6 мПа. Конструкция клапанов обеспечивает присоединение соединительных головок типа ГМ-50.

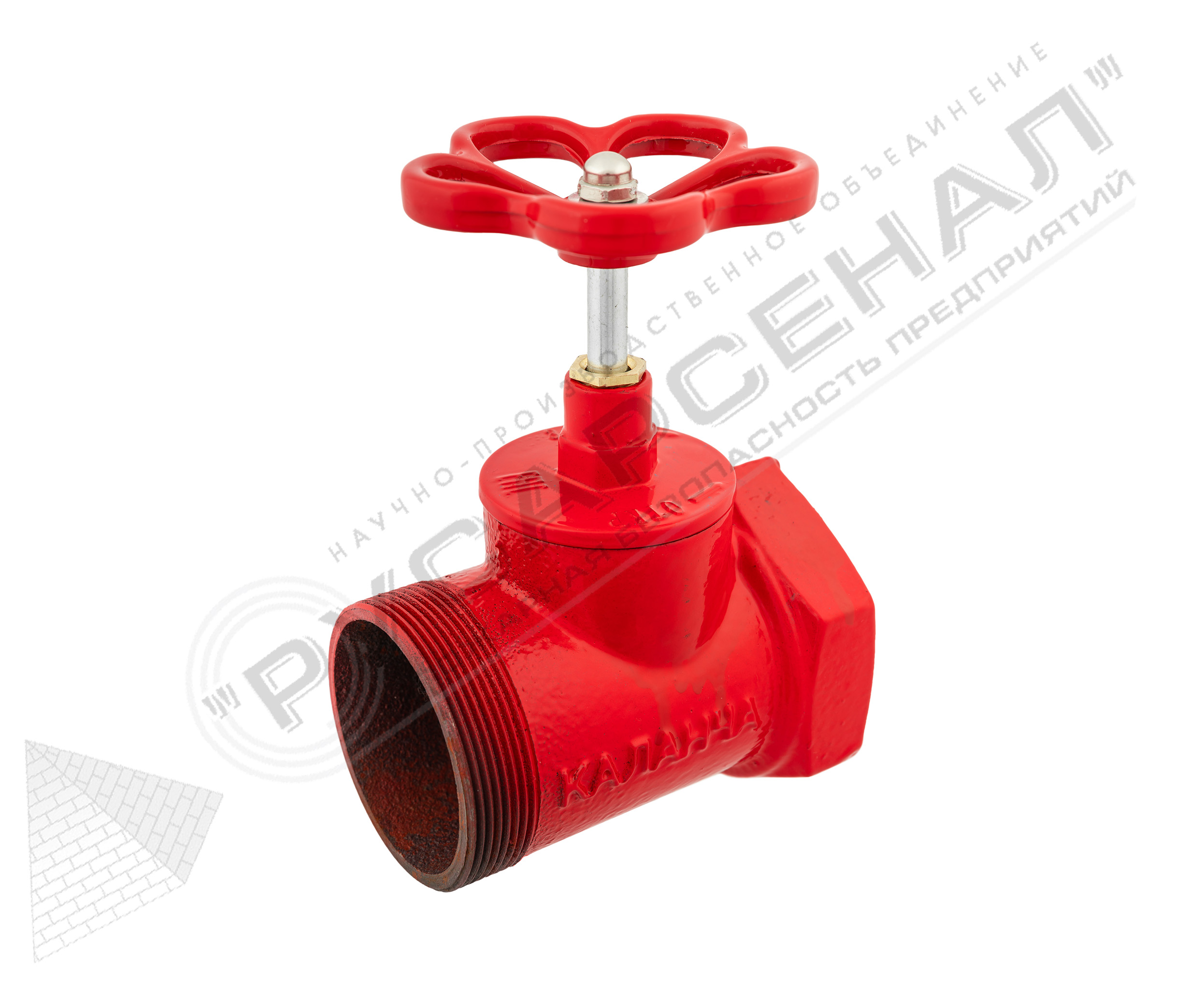

• Клапан ПК-65 прямой. Прямоточный клапан в 180°, изготовлен из чугуна, выпускается в единственном конструктивном исполнении: муфта-цапка. Прокладка золотника и уплотнительное кольцо для герметизации соединения корпус-крышка из резины, втулка сальникового уплотнения из фторопласта. Номинальный диаметр 50, номинальное давление 1,6 мПа. Конструкция клапанов обеспечивает присоединение соединительных головок типа ГМ-50.

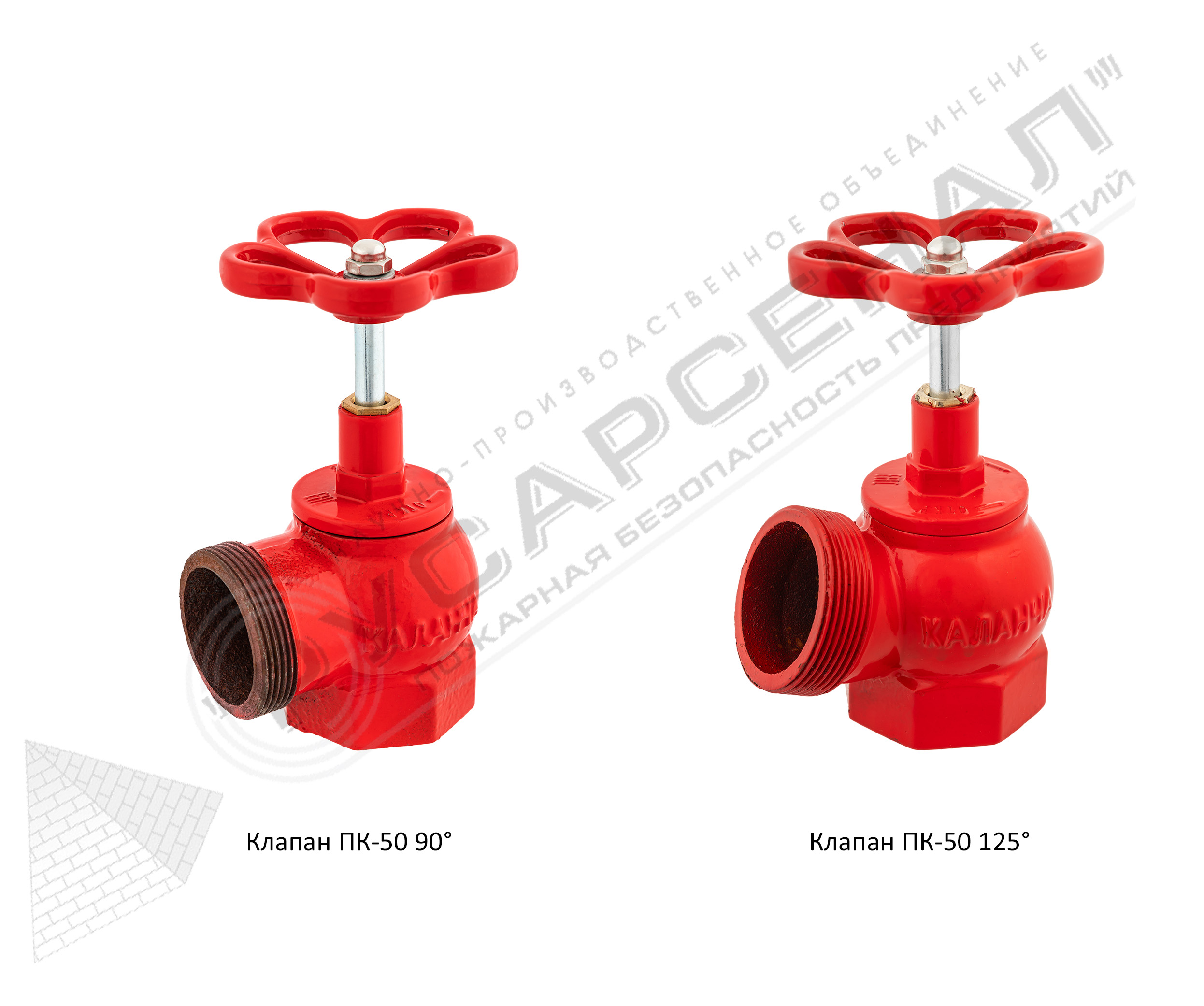

• Клапан ПК-50 угловой. Угловой клапан 90° и 125°, изготовлен из чугуна, выпускается в единственном конструктивном исполнении: муфта-цапка. Прокладка золотника и уплотнительное кольцо для герметизации соединения корпус-крышка из резины, втулка сальникового уплотнения из фторопласта. Номинальный диаметр 50, номинальное давление 1,6 мПа. Конструкция клапанов обеспечивает присоединение соединительных головок типа ГМ-50.

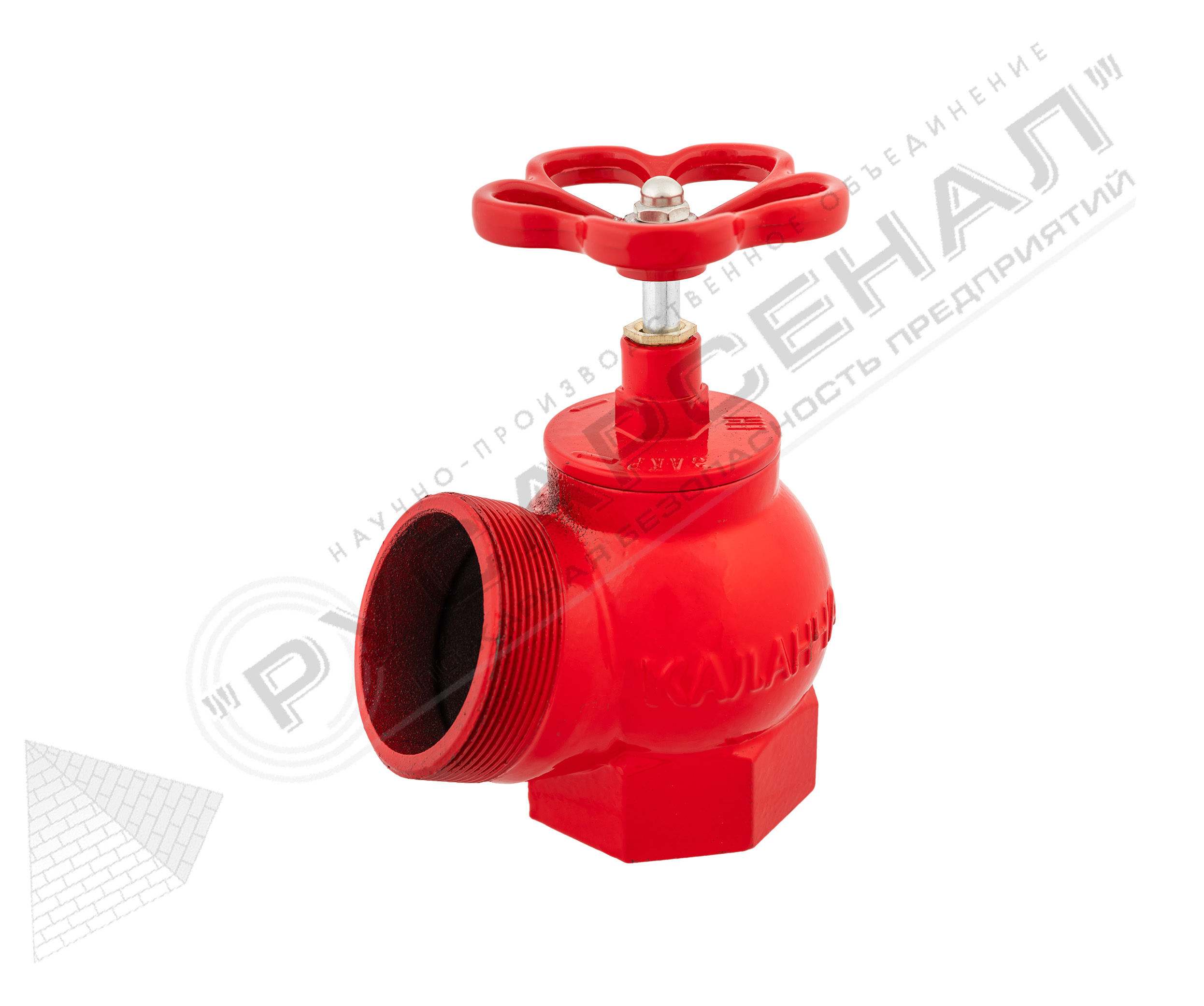

• Клапан ПК-65 угловой. Угловой клапан в 125°, изготовлен из чугуна, выпускается в единственном конструктивном исполнении: муфта-цапка. Прокладка золотника и уплотнительное кольцо для герметизации соединения корпус-крышка из резины, втулка сальникового уплотнения из фторопласта. Номинальный диаметр 50 мм, номинальное давление 1,6 мПа. Конструкция клапанов обеспечивает присоединение соединительных головок типа ГМ-50.

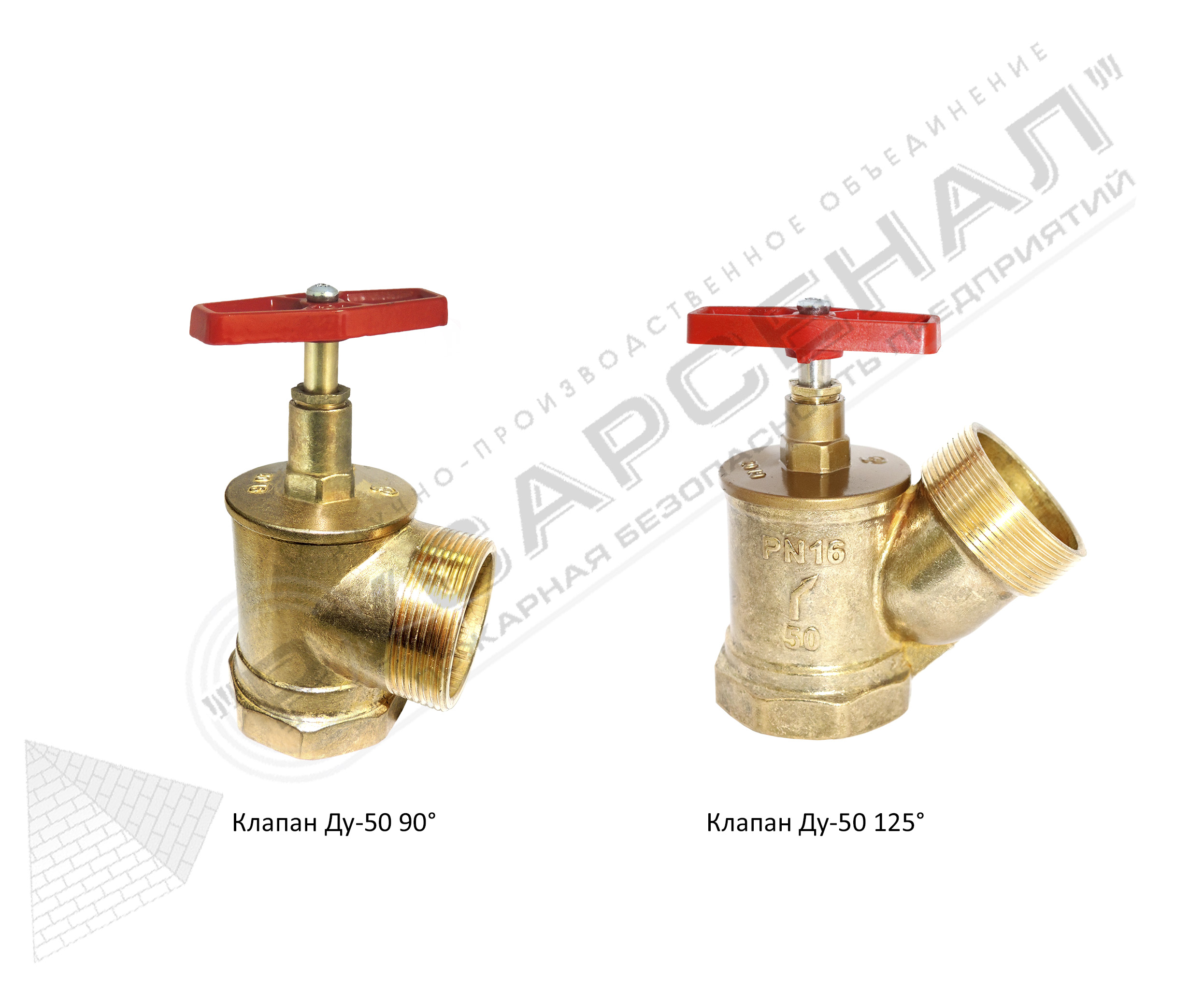

• Клапан Ду-50 угловой. Угловой клапан в 90° и 125°, изготовлен из латуни, выпускается в конструктивном исполнении «муфта-цапка».

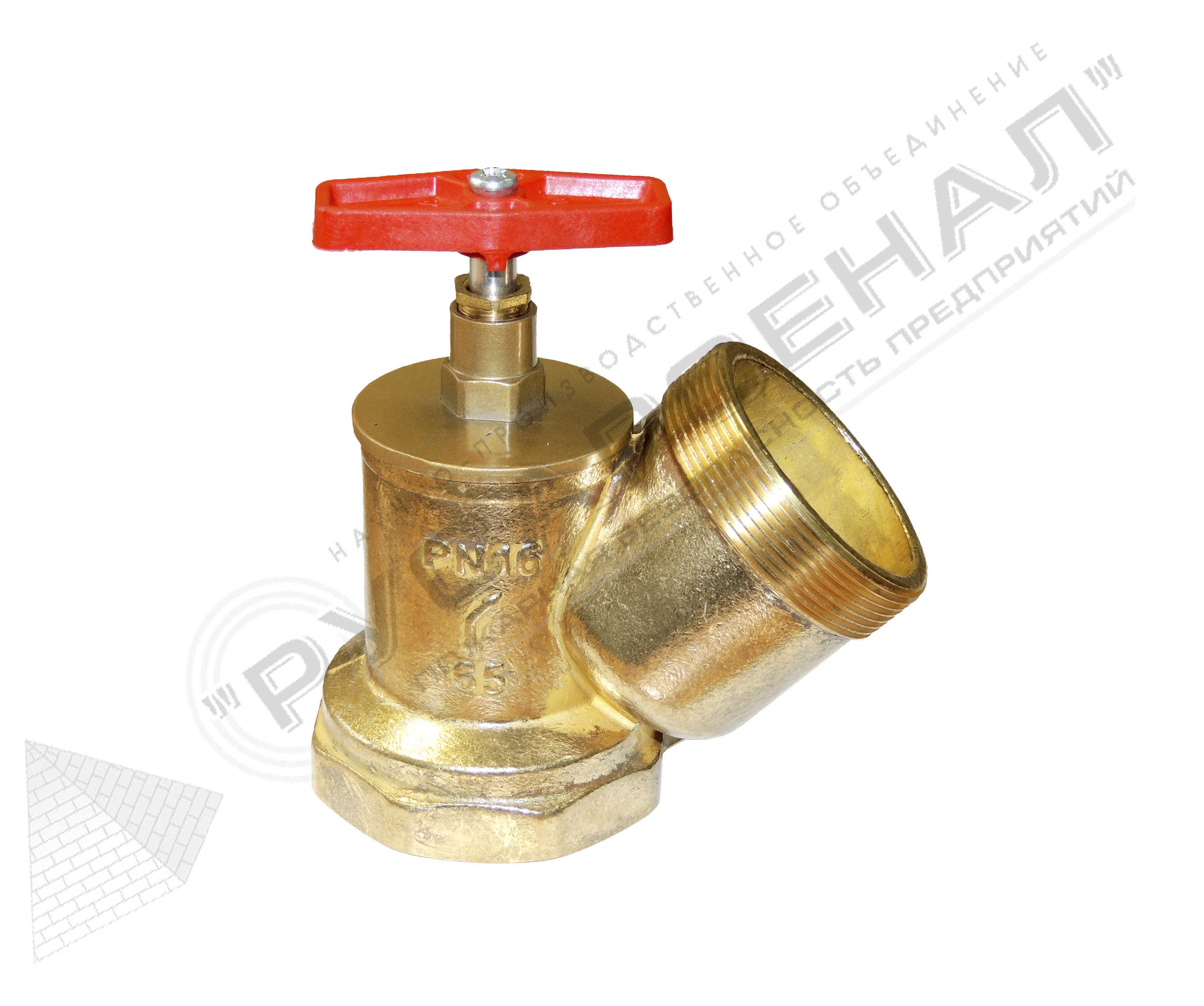

• Клапан Ду-65 угловой. Угловой клапан в 125°, изготовлен из латуни, выпускается в конструктивном исполнении «муфта-цапка».

Все поставляемые нашей компанией соединительные головки изготавливаются в соответствии с ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения», имеют исполнение УХЛ4 по ГОСТ 15150-69 и имеют коды ТН ВЭД ЕАЭС 8481807900. Гарантийный срок эксплуатации — 24 месяца.

Барашек к вентилю

Маховик (барашек), устанавливаемый на пожарный вентиль, представляет собой ключевой элемент управления, предназначенный для удобного и быстрого открывания или закрывания пожарного клапана в экстренных ситуациях.
Маховик выполняет единственную техническую функцию — как передатчик механического воздействия.

Конструктивно он представляет собой рукоять крестообразной формы, которая фиксируется на шпинделе клапана посредством отверстия в центре устройства, обеспечивая надежную передачу усилия от оператора к запорному механизму.
В зависимости от модификации, изготавливается такой элемент из алюминия или полимеров.

Ключ для открытия ПК

Ключ для открывания вентиля пожарного крана является специализированным инструментом для оперативного управления запорной арматурой в условиях чрезвычайной ситуации, особенно когда кран длительное время не эксплуатируется и существует риск заклинивания механизма.
Его основная функция заключается в обеспечении быстрого и безопасного открытия или закрытия вентиля, даже если шпиндель или резьбовые элементы подверглись коррозии, загрязнению или деформации из-за отсутствия регулярного обслуживания.

Для повышения видимости ключи часто окрашиваются в сигнально-красный цвет. Ключ для открытия пожарного крана выполняет не только утилитарную задачу по управлению вентилем, но и выступает страховочным элементом инфраструктуры, компенсируя риски, связанные с редкой эксплуатацией.

Диафрагма пожарного крана

Диафрагма к пожарным кранам представляет собой конструктивный элемент в виде калиброванной шайбы с точно рассчитанным внутренним диаметром, монтируемой на выходном патрубке клапана пожарного крана, и служит для ограничения избыточного давления в системе между пожарным краном и соединительной головкой, предотвращая повреждение оборудования и обеспечивая безопасность эксплуатации.
Изготавливаемая из латуни или стали, диафрагма сочетает в себе коррозионную стойкость (в случае латуни) и повышенную механическую прочность (при использовании стали), что позволяет адаптировать её к различным условиям работы — от стандартных до агрессивных сред.

Наша компания поставляет диафрагмы двух типоразмеров: 50 мм и 65 мм, что соответствует наиболее распространенным диаметрам пожарных коммуникаций, обеспечивая универсальность применения и совместимость с большинством моделей клапанов. Основное назначение элемента — снижение давления в системе до безопасных значений, если рабочий параметр превышает 0,4 мПа, что особенно критично при гидравлических ударах или нештатных скачках напора, характерных для систем пожаротушения.
Конструкция шайбы включает строго рассчитанное отверстие, которое дозирует поток огнетушащего вещества, минимизируя риск деформации трубопроводов, разрывов напорных пожарных рукавов или сбоев в работе соединительных узлов.

Стопорное кольцо

Стопорное кольцо, применяемое в пожарных системах, представляет собой незамкнутое кольцо, которое выполняет важную функцию фиксации узлов и деталей в посадочных местах оборудования, таких как валы, штоки клапанов, насосные механизмы или соединительные муфтовые, или цапковые головки, предотвращая их смещение или проскальзывание даже в условиях экстремальных нагрузок, характерных для систем пожаротушения.

В пожарной технике стопорные кольца обеспечивают целостность критических узлов, таких как запорная арматура, рукавные задержки или элементы автоматики, предотвращая разгерметизацию системы, которая в условиях пожара может привести к потере давления, утечке огнетушащего вещества и, как следствие, к снижению эффективности тушения.

Как заказать

Ознакомиться с ценами на клапаны пожарных кранов и комплектующие Вы можете в нашем прайс-листе. В случае возникновения любых вопросов по представленной продукции или для оформления заказа, Вы можете связаться с нами любым удобным способом. Отправив нам заявку, наши менеджеры сформируют и отправят Вам счёт, а также уточнят способ доставки и забора груза.
