Устройство эжекторного типа для отбора воды из водоисточника с уровнем, превышающим высоту всасывания насоса, и для удаления ее из помещений при тушении пожара.
Основное назначение гидроэлеватора Г-600– подъем и перемещение по трубопроводу жидкостей и гидросмесей, забор воды с глубины до 20м или с удаленного на расстояние до 100м источника, для откачки пролитой при тушении пожара воды.
Принцип работы основан на использовании энергии струи воды, которая подводится под напором к насадке.
КПД Г-600 – не более 20-25%.

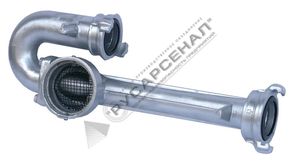

Конструктивно состоит из насадка, диффузора, всасывающей камеры с сеткой и колена. Для присоединения к рукавным линиям на концах колена и диффузора находятся соединительные муфтовые головки.
Наименование показателя | Г-600 | |
Производительность, л/с | 10 | |
Рабочее давление, МПа | 0,2-1,0 | |
Расход воды при рабочем давлении 0,8 Мпа, л/с | 9,2 | |
Давление за гидроэлеватором, МПа | 0,17 | |
Условный проход входного патрубка, мм | 70 | |
Условный проход выходного патрубка, мм | 80 | |
Габаритные размеры, мм | 645×250×160 | |
Масса, кг | 5,1 |
