Генераторы огнетушащего аэрозоля СТ

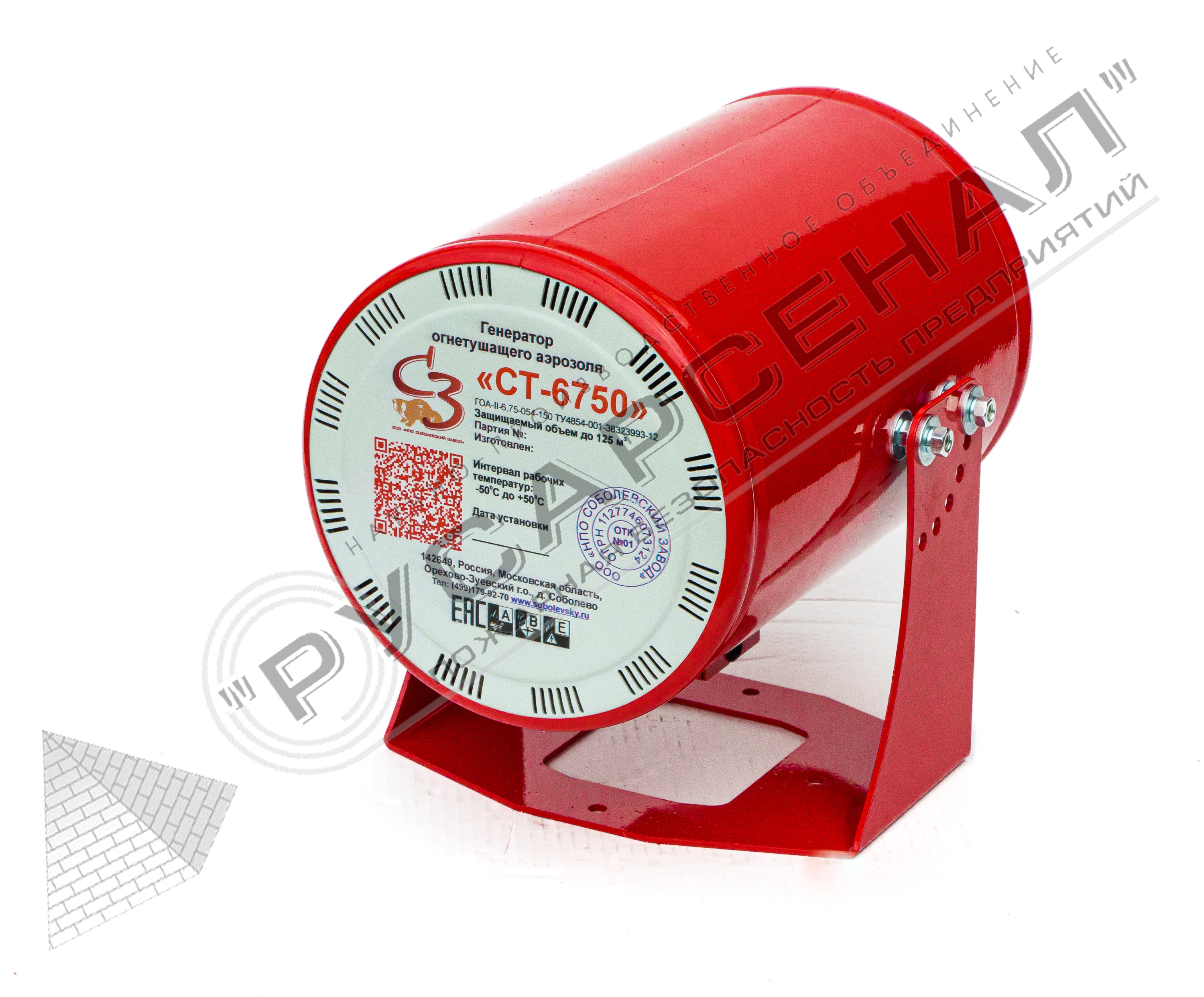

СТ-400, СТ-1000, СТ-2000, СТ-3400, СТ-6750

Стационарные генераторы огнетушащего аэрозоля серии СТ являются средствами объемного пожаротушения и используются для локализации и тушения пожаров подкласса A2 (твердых материалов — древесина, изоляционные материалы, пластмассы и др.), класса В (легковоспламеняющихся и горючих жидкостей — бензин и др. нефтепродукты, органические растворители), а также класса Е (электрооборудования — силовые и высоковольтные установки, бытовая и промышленная электроника и т.п., в том числе находящиеся под напряжением до 40 кВ).

Применяется такие генераторы в административных и производственных зданиях и сооружениях, в машинных помещениях, их шахтах, насосных и багажных отделениях, грузовых помещениях морского и внутреннего водного транспорта, а также на объектах инфраструктуры, всевозможные склады, подкапотное пространство автомобилей, контейнерах с ДГУ, в жилых домах.
Генераторы не предназначены для использования в производственных зданиях и на объектах, связанных с обращением взрывоопасных газовоздушных смесей, для тушения щелочных и щелочноземельных металлов, а также веществ, горение которых происходит без доступа воздуха.

Генератор огнетушащего аэрозоля серии «СТ» позволяет обеспечить полноценную защиту помещения от пожара в автоматическом режиме.

Конструкция

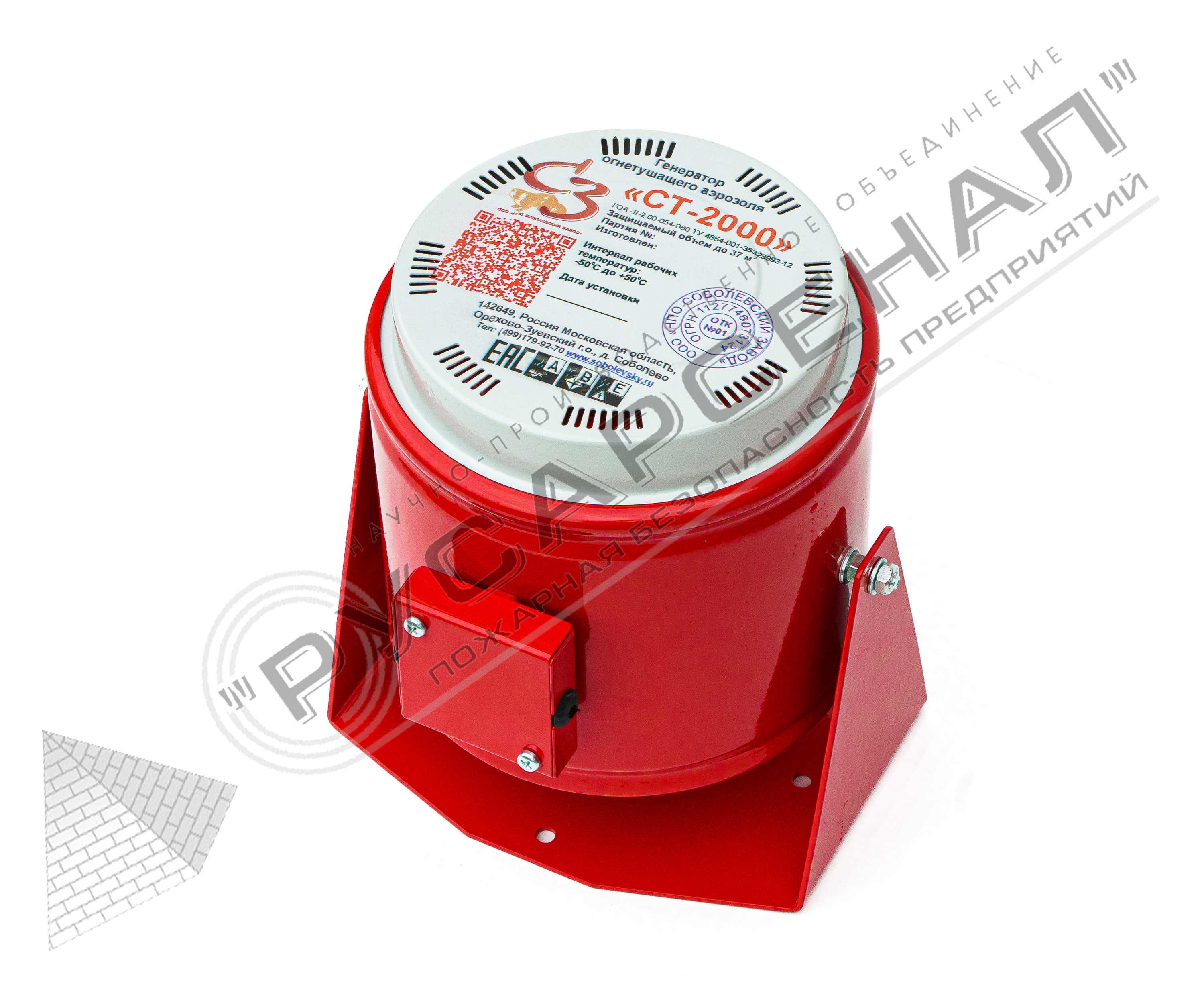

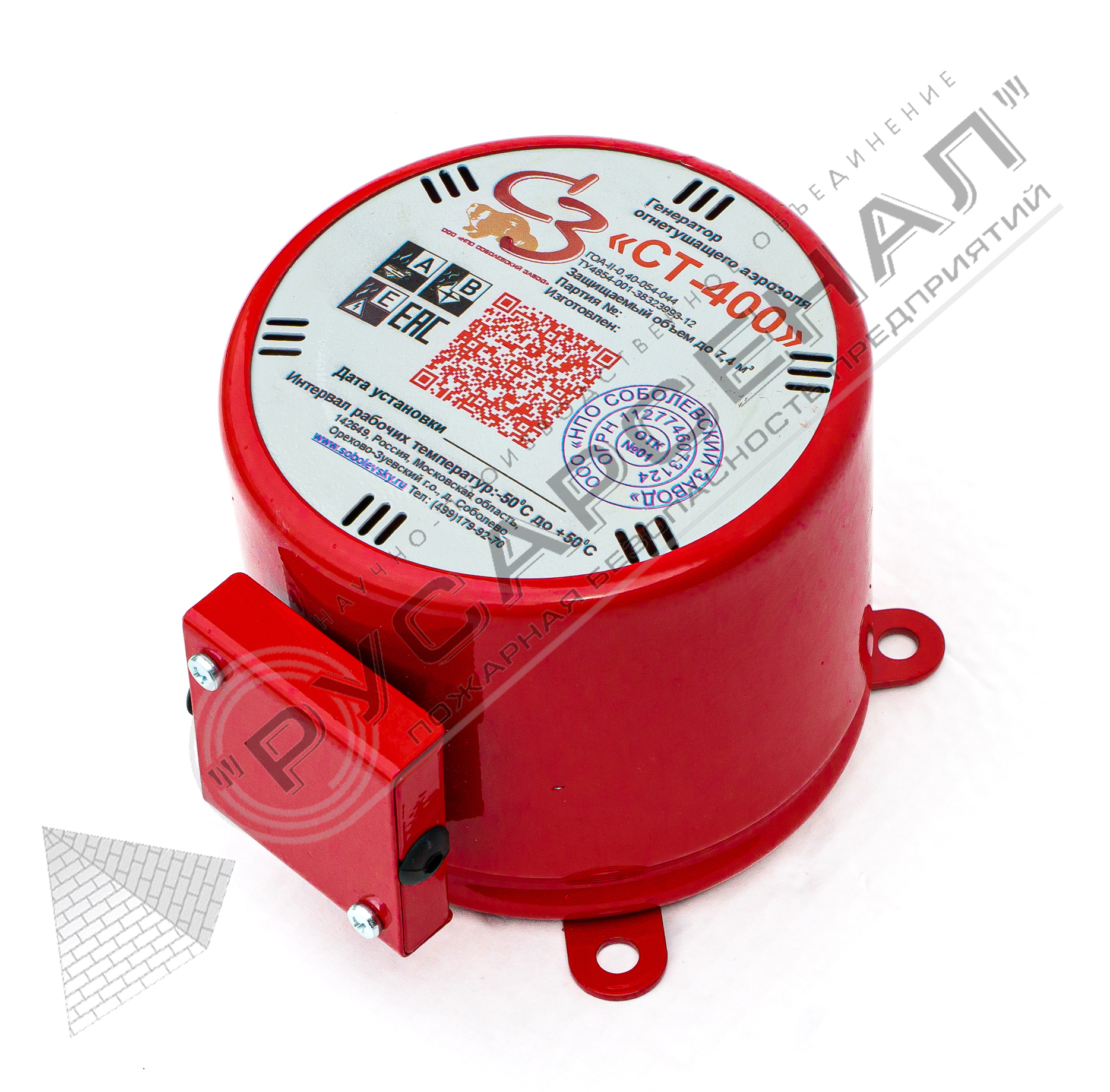

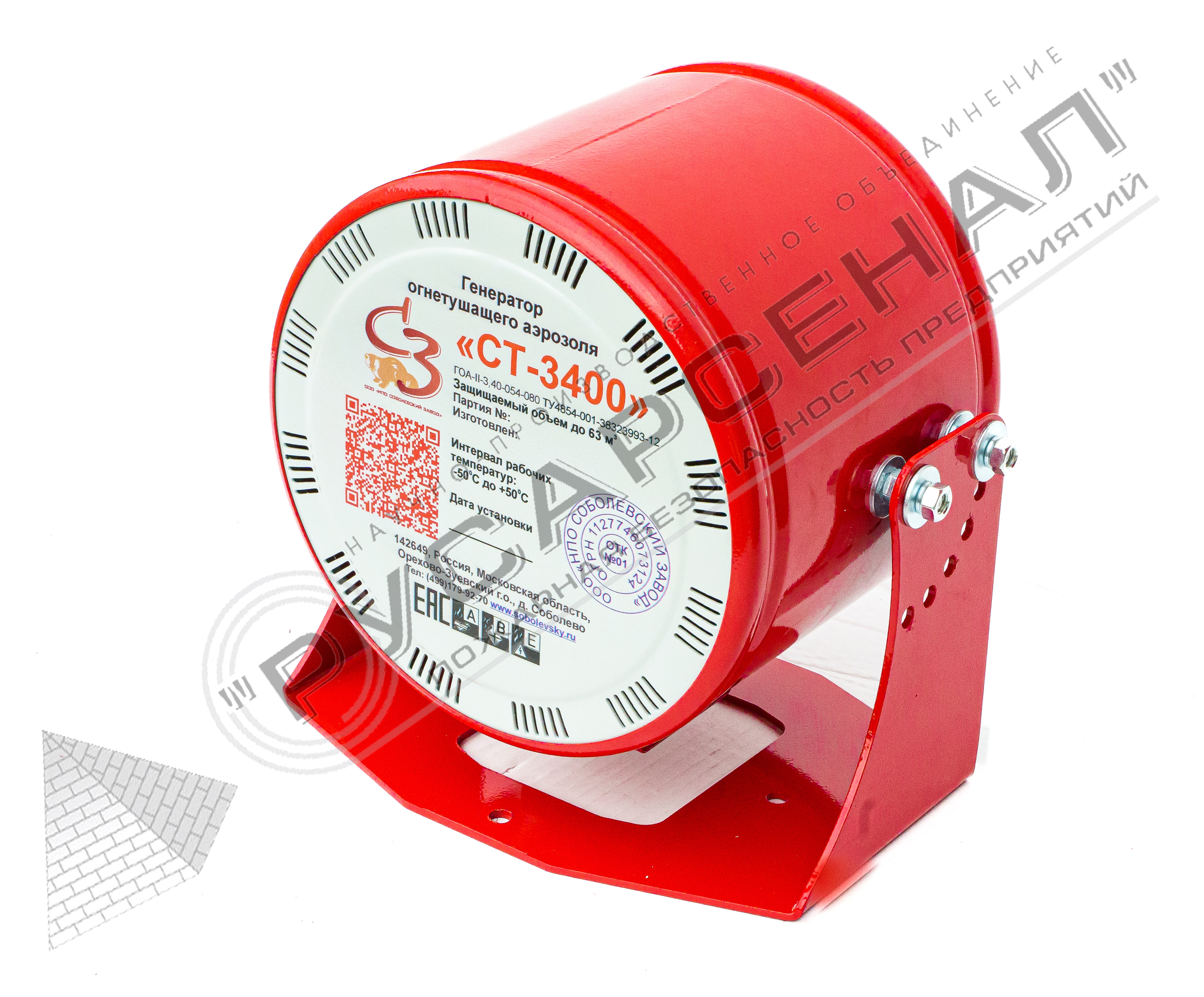

Генератор состоит из металлического корпуса цилиндрической формы с сопловыми отверстиями для выброса аэрозоля. Внутри размещен аэрозолеобразующий заряд и охладитель, снаружи — клеммная коробка, необходимая для подключения генератора к пусковому устройству, и кронштейн для крепления генератора на несгораемые основания.

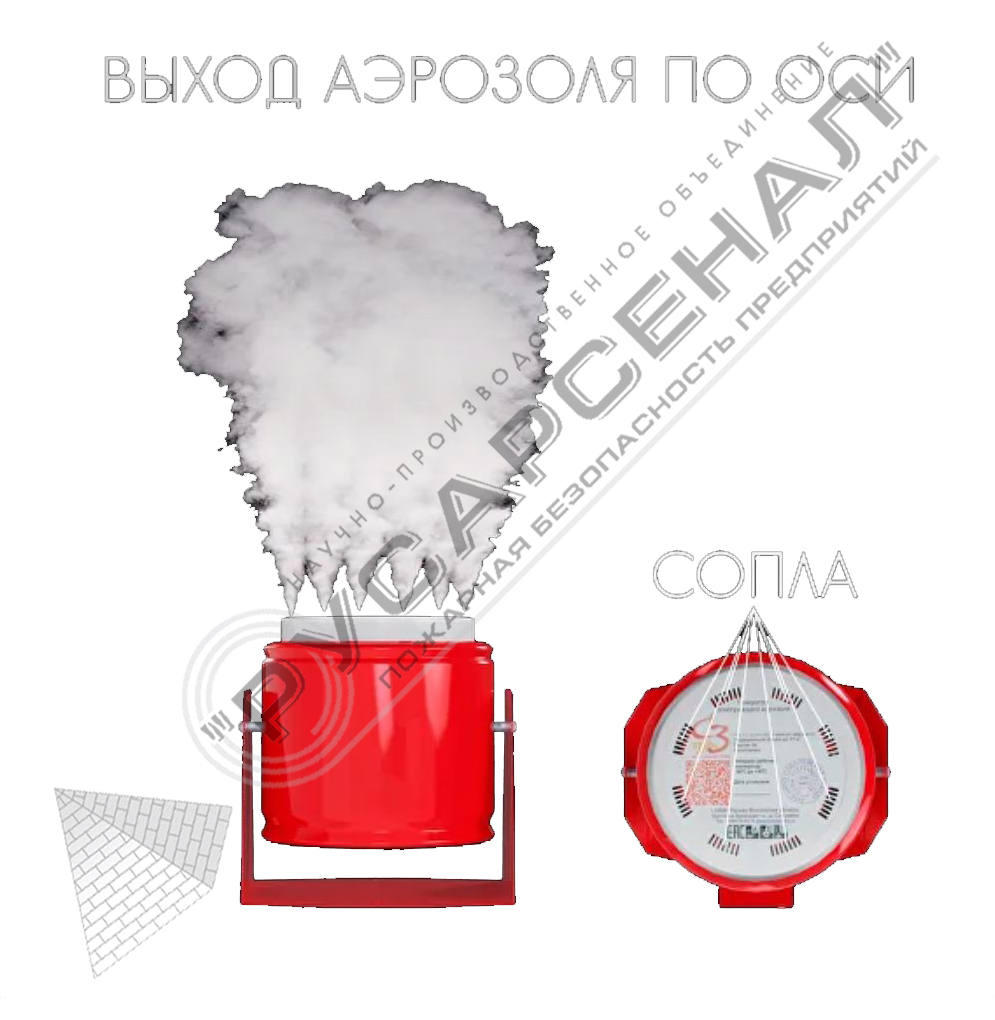

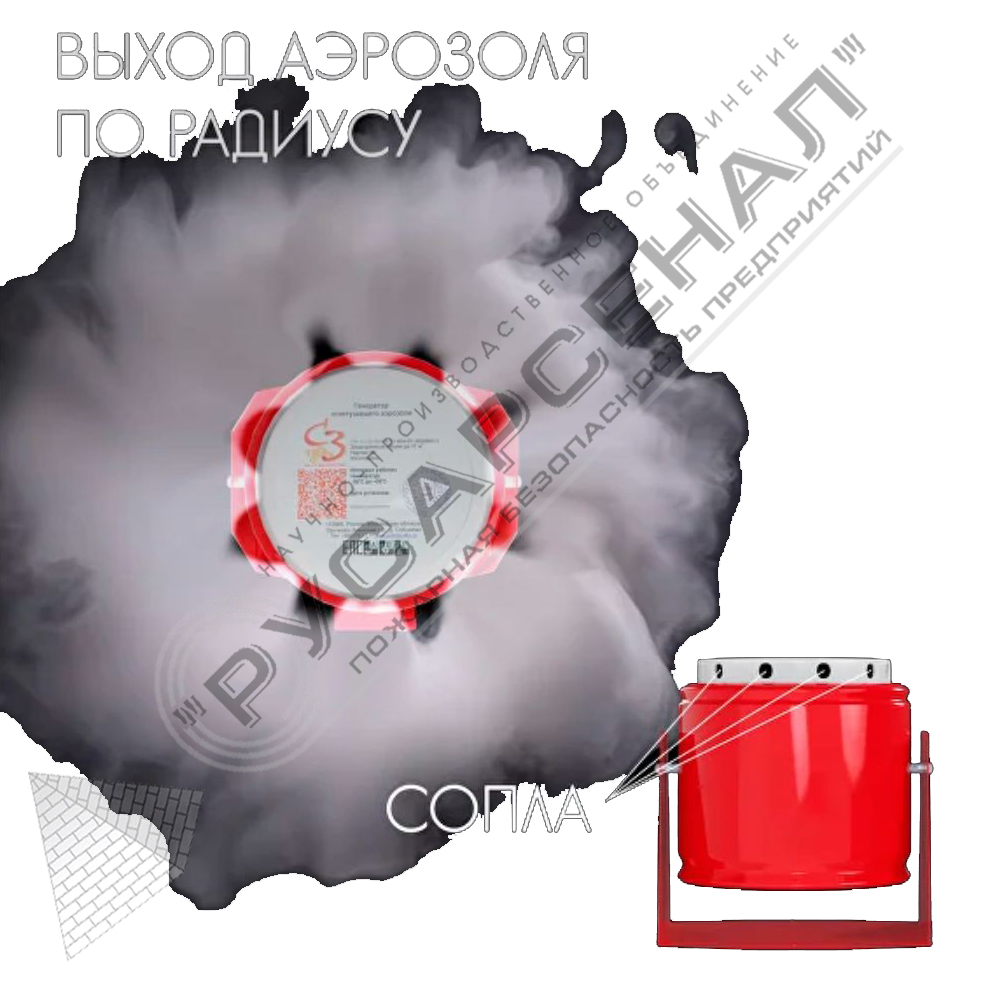

Данная серия может иметь два варианта выхода аэрозоля: по оси и по радиусу. Каждый генератор может быть стационарным или автономным (работать самостоятельно без питания и подключения к системам).

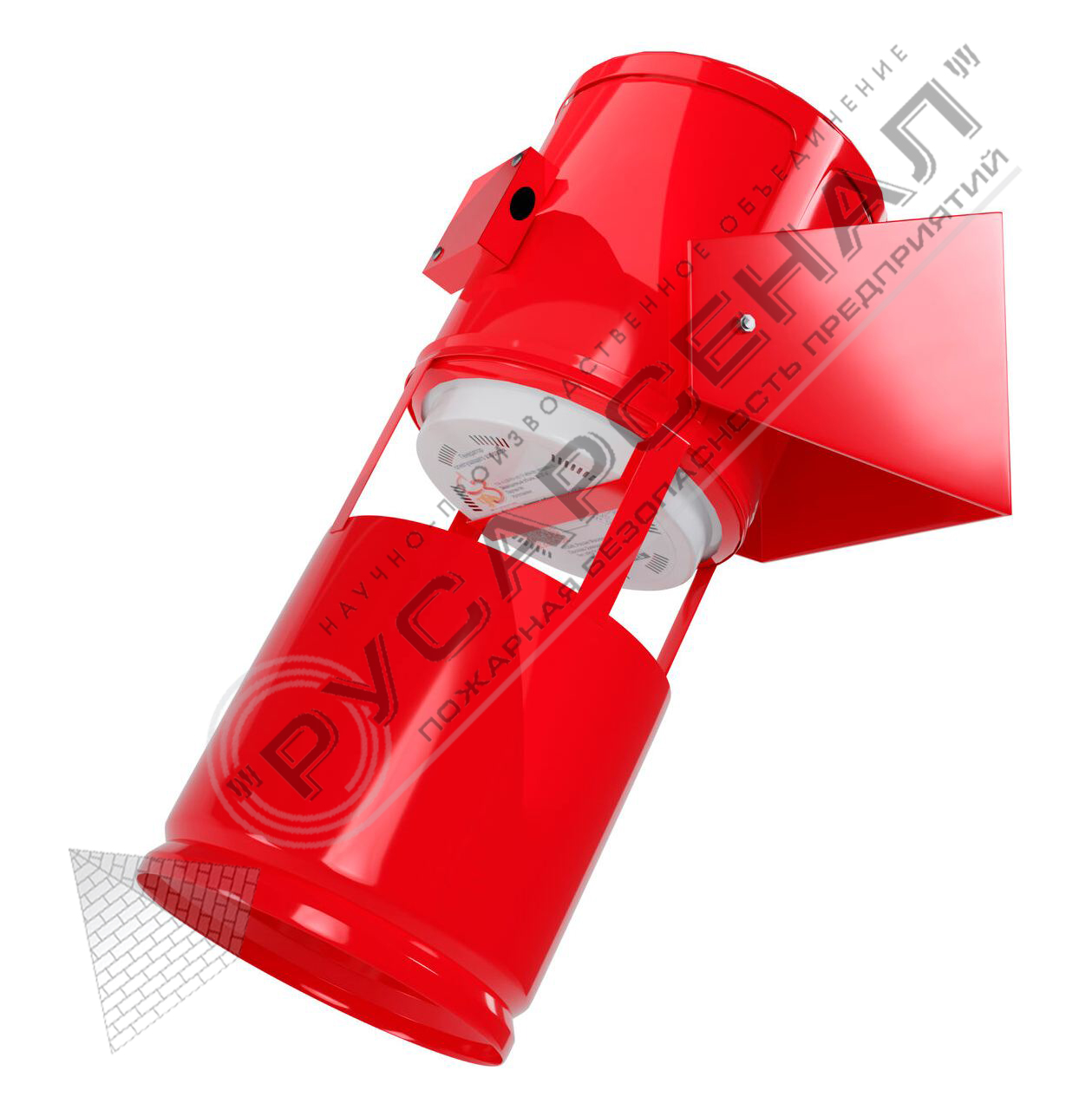

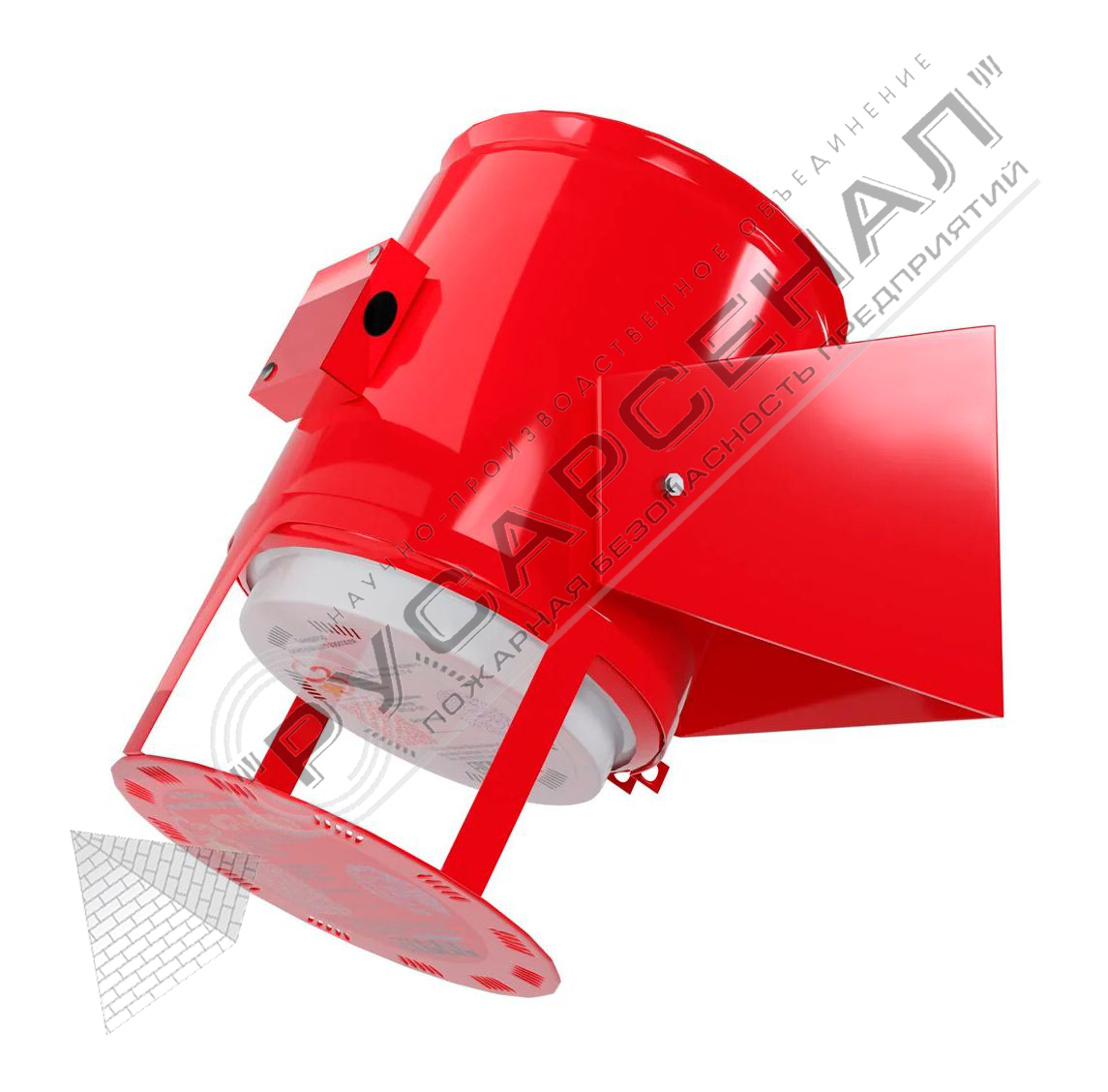

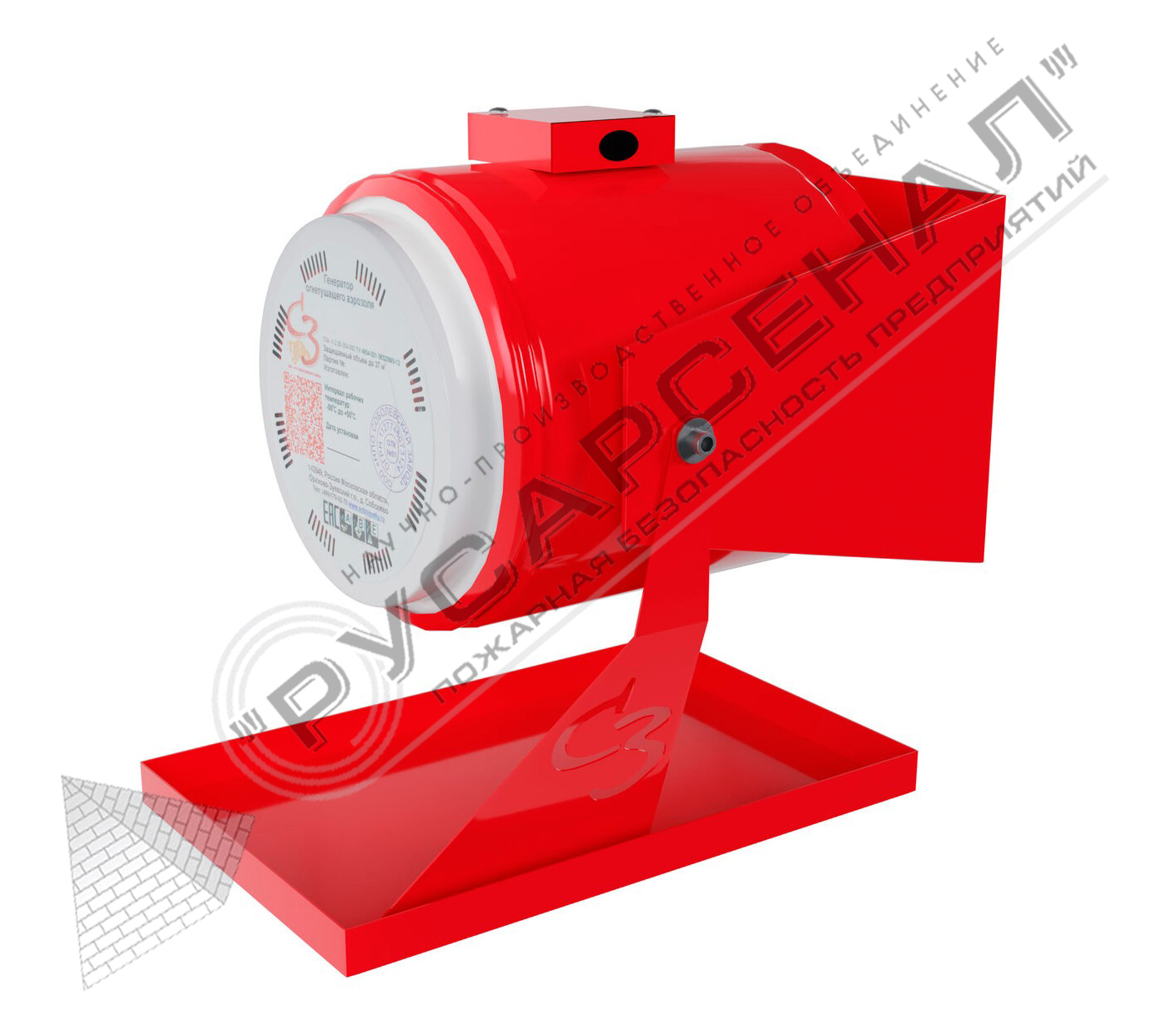

Также генераторы серии СТ можно снарядить дополнительным защитным оборудованием: экран (специальное устройство, предназначенное для защиты окружающий объектов и оборудования от возможного теплового воздействия при срабатывании ГОА. Помогает распределить аэрозоль, повышая эффективность тушения.), поддон (специальная конструкция, предназначенная для защиты поверхности под генератором, от возможного теплового воздействия и К-фазы при его срабатывании), инжектор (устройство для принудительного распределения аэрозоля в защищаемом объёме, а также дополнительного охлаждения).

Способ запуска

Пуск стандартного модуля происходит от поступления токового импульса силой >2 А, при напряжении 12-24 В источниками которого могут быть:

• автоматические устройства
• устройства ручного пуска (кнопки).

Принцип действия

Поступающий на генератор импульс тока приводит к активации аэрозолеобразующего заряда, в процессе чего образуется аэрозольная смесь из высокодисперсных частиц. Далее состав проходит через охладитель и выбрасывается в защищаемый объём через сопловые отверстия генератора.
Аэрозольное облако выступает как ингибитор, прекращающий возникшие химические реакции, тем самым обеспечивает быструю локализацию и тушение пожара. В процессе работы генератора кислород из помещения не вымещается и не замещается.
После срабатывания генератора аэрозоль из помещения удаляется проветриванием.

Осевший аэрозоль удаляется с различных поверхностей протиркой, пылесосом или смывается водой.

Технические характеристики

Основные параметры и характеристики генераторов соответствуют данным, указанным в Таблице

Параметры и характеристики генераторов	Генераторы:
	СТ-400	СТ-1000	СТ-2000	СТ-3400	СТ-6750
Защищаемый объём, м3	7,4	18	37	63	125
Масса заряда, кг	0,4 (±0,03)	1,0 (±0,05)	2,0 (±0,05)	3,4 (±0,1)	6,75 (±0,2)
Масса снаряженного генератора, кг	2,3 (±0,2)	5,8 (±0,5)	5,8 (±0,5)	11,0 (±0,1)	19,3 (±1,5)
Огнетушащая способность аэрозоля при тушении пожаров подкласса А2 и класса В, кг/м3	0,054	0,054	0,054	0,054	0,054

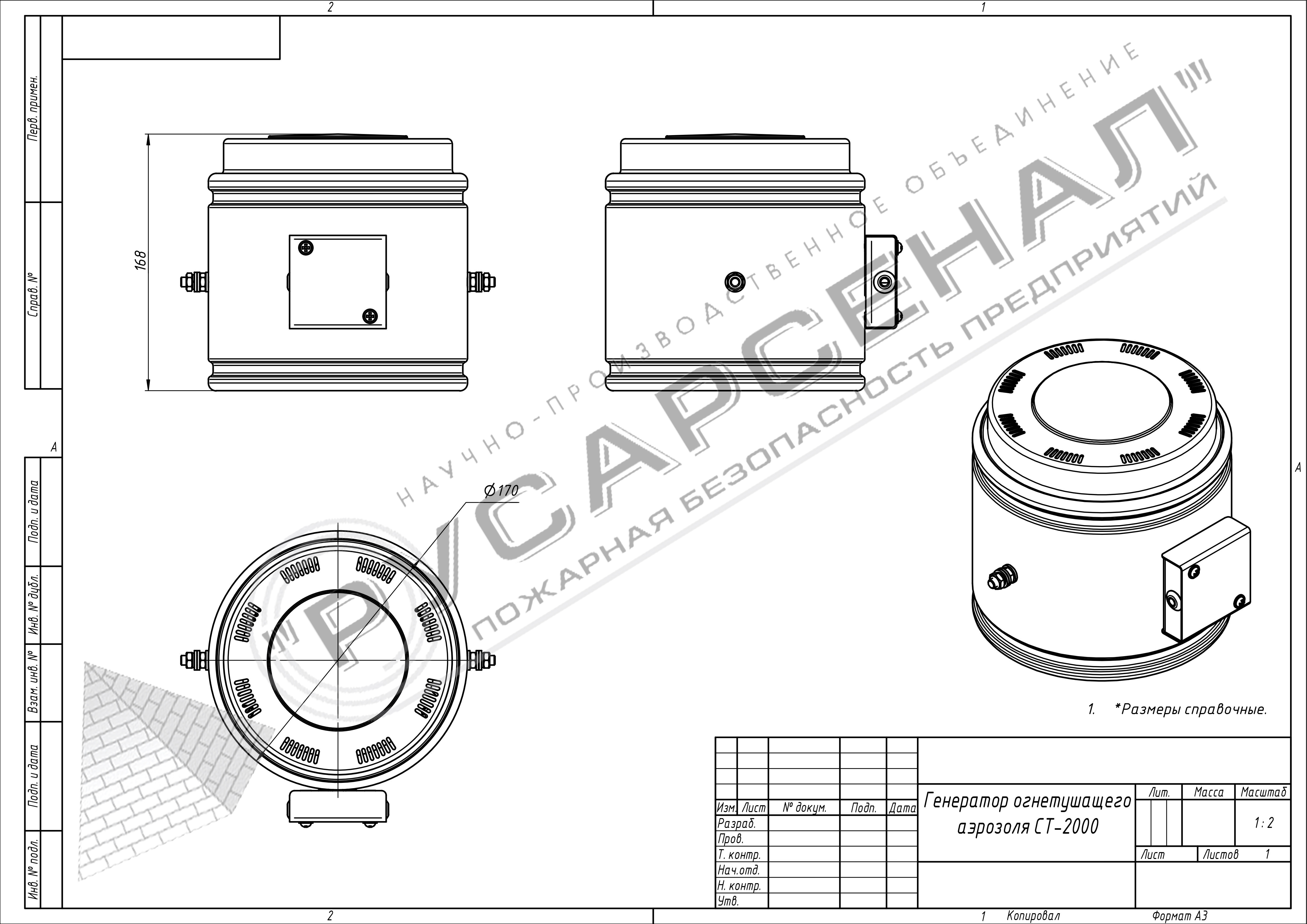

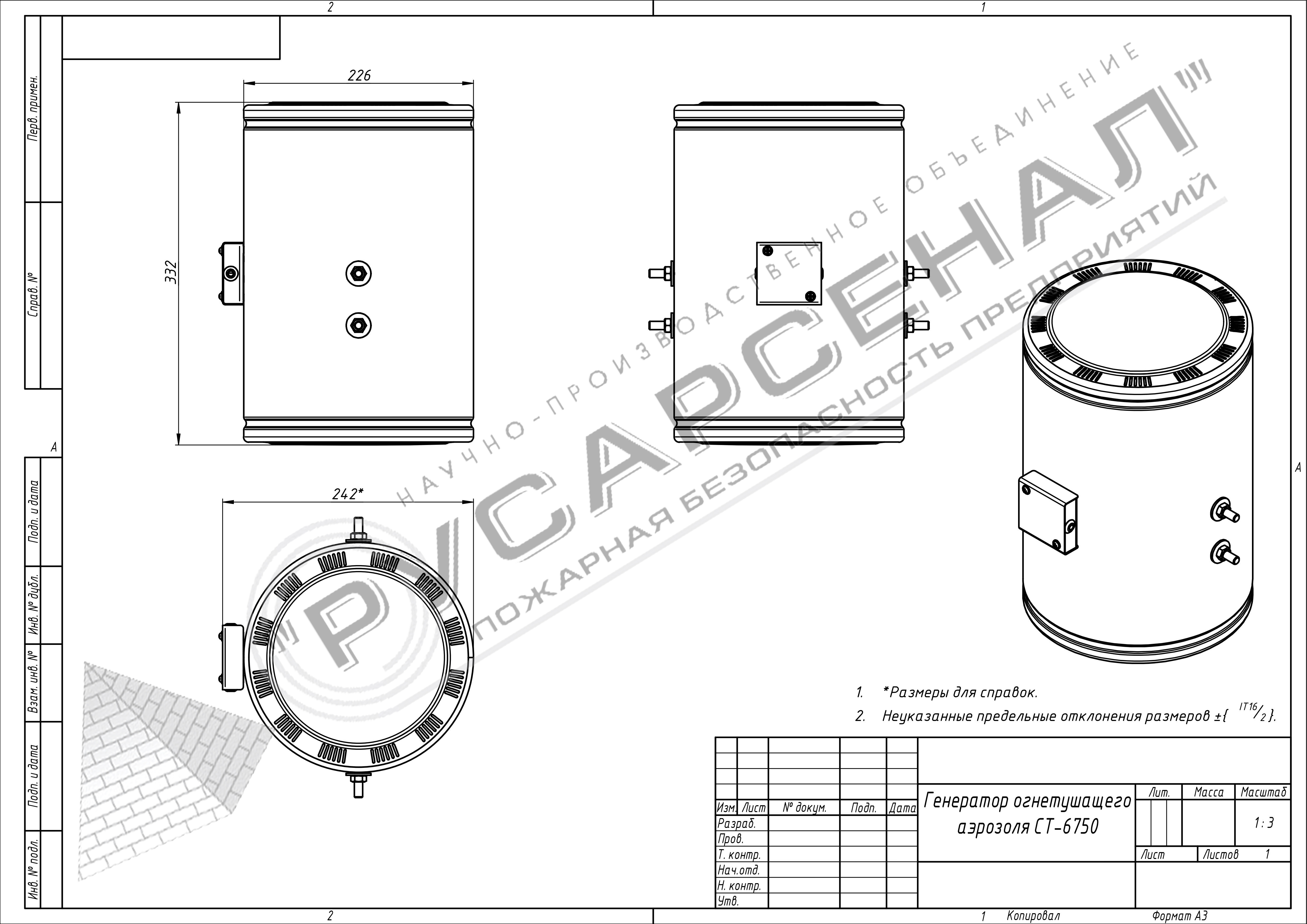

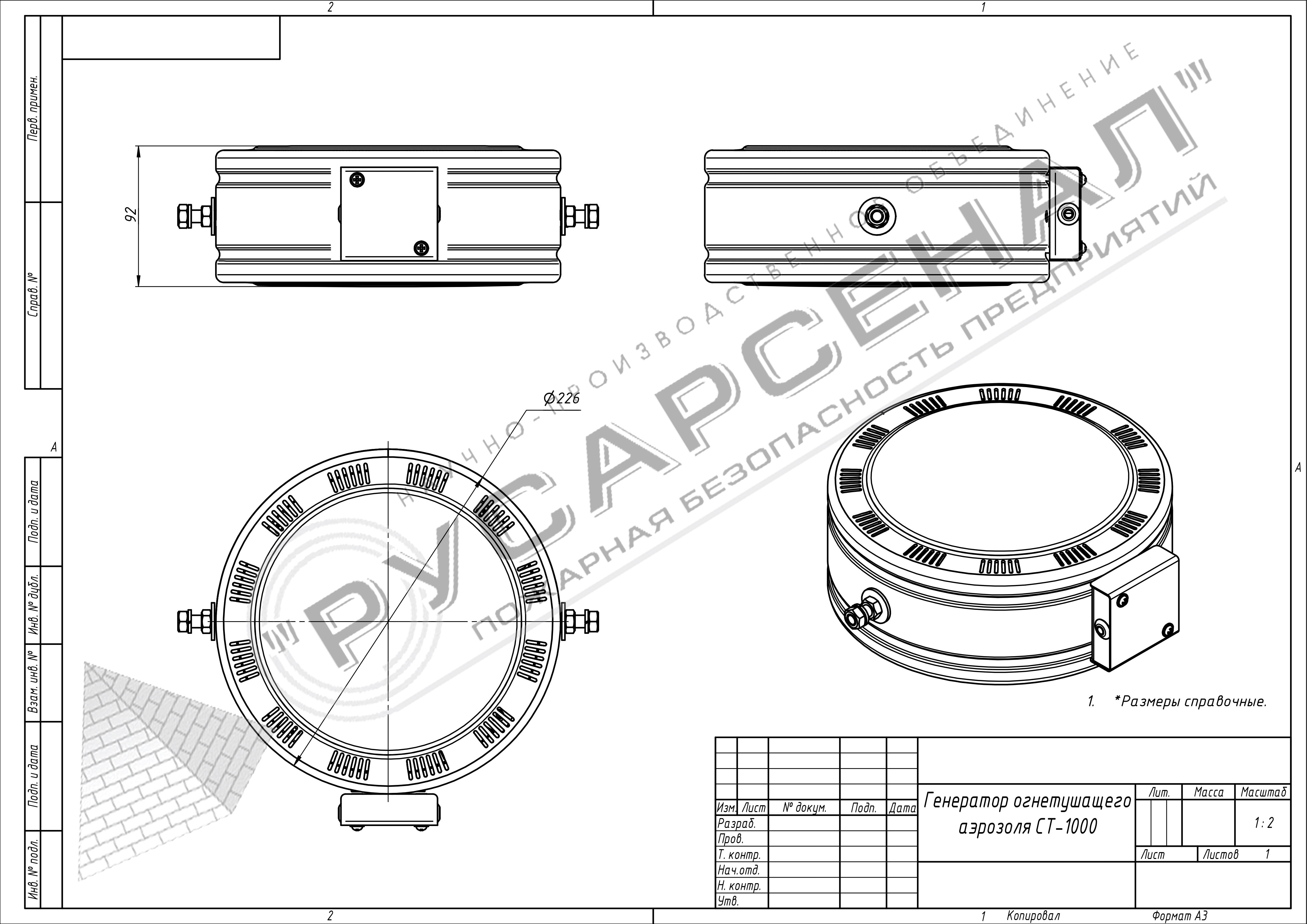

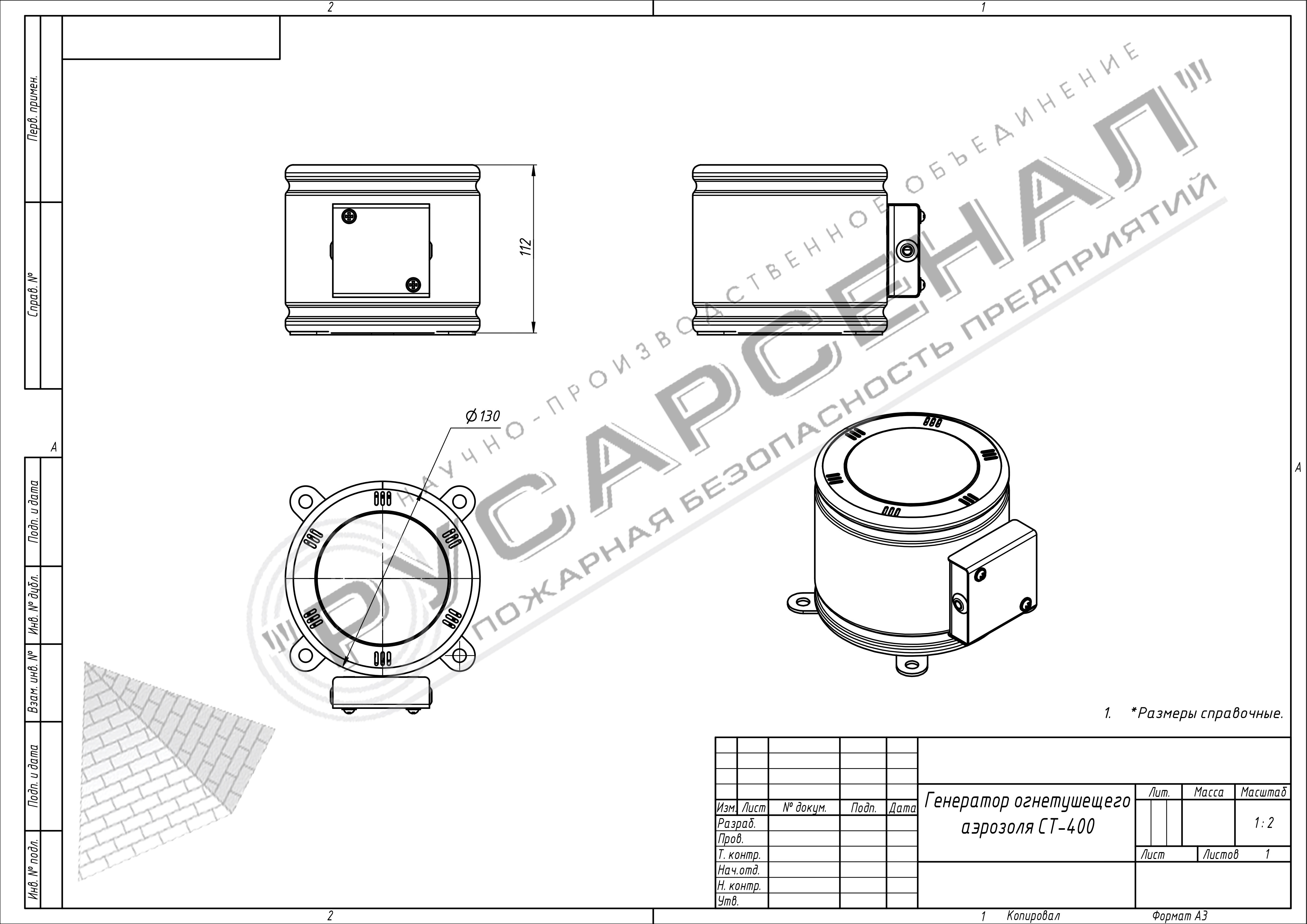

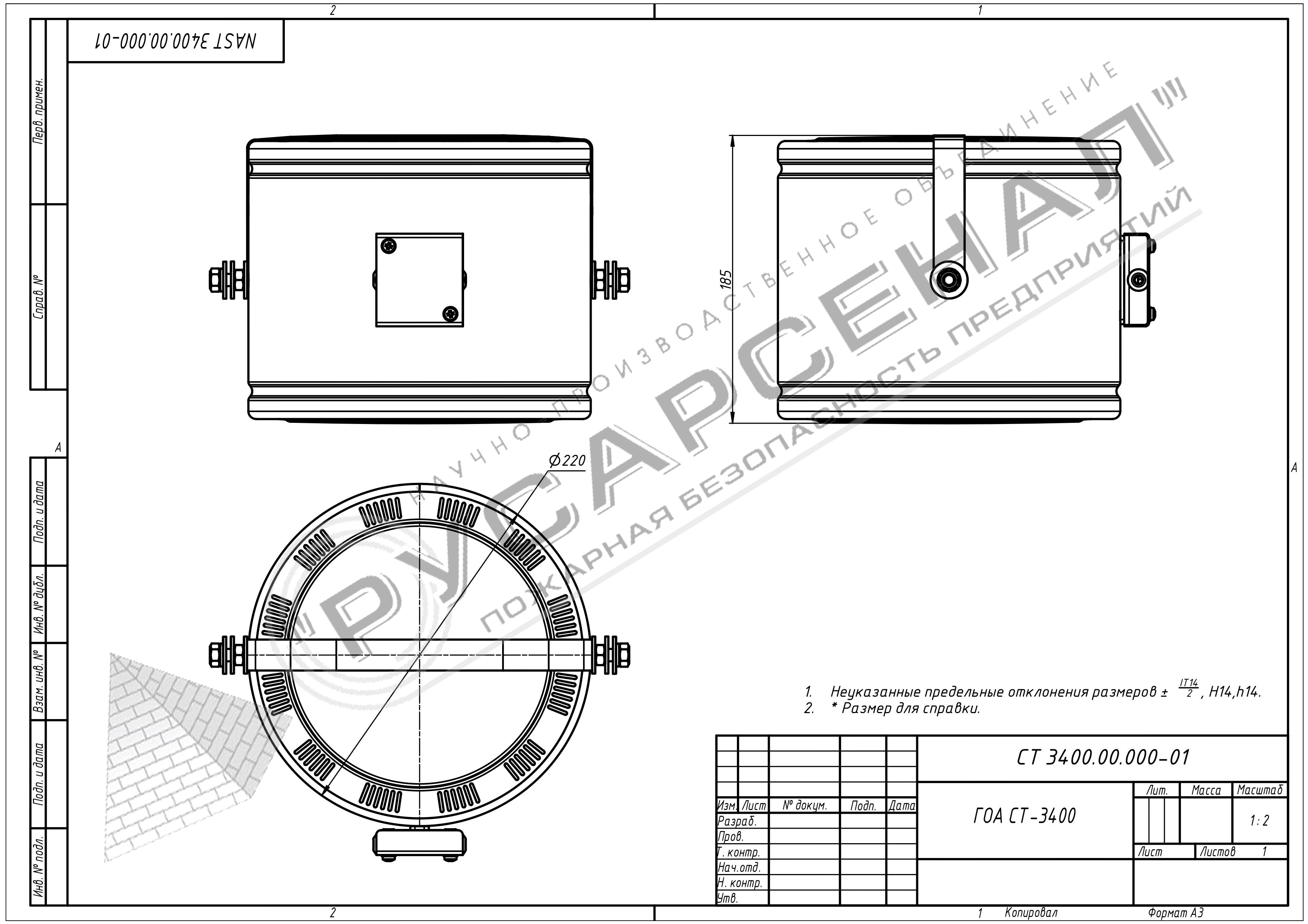

Габаритные размеры, мм: диаметр × высота	130×112	226×92	170×168	226×187	226×332
Продолжительность (время) подачи огнетушащего аэрозоля во всем температурном диапазоне эксплуатации, с	30 (±6)	25 (±7)	80 (±12)	80 (±15)	160 (±22)
Инерционность срабатывания генератора, с	3 (±0,5)	3 (±0,5)	3 (±0,5)	3 (±0,1)	3 (±1,5)
Интервал рабочих температур, °С	-50+60	-50+60	-50+60	-50+60	-50+60

Расчет количества генераторов, необходимого для защиты заданного объёма, производится по методикам свода правил СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования», а также других нормативных документов, регламентирующим требования к системам аэрозольного тушения" (в случае, если здание находится на реконструкции и не является новым) или на основании раздела 11 СП 485.131150.2020 (для новых зданий, сооружений).

Комплектность

В комплект поставки генератора входят:

• генератор;
• паспорт;
• упаковочная тара.

Маркировка

Маркировка генератора содержит следующую информацию:

• наименование, адрес и товарный знак изготовителя;
• условное обозначение ГОА, установленное изготовителем;
• пиктограммы, обозначающие классы пожара (по ГОСТ 27331), для тушения которых может быть использован данный ГОА;
• диапазон температур эксплуатации, например, «Может применяться при температуре от ... до ...°С»;
• месяц и год изготовления;
• отметку (штамп) службы технического контроля изготовителя;
• заводской идентификационный номер;
• единый знак обращения продукции на рынке.

Упаковка

Генератор и паспорт упаковываются в картонные ящики по ГОСТ 26319-2020 по 1 штуке.
На каждый картонный ящик с упакованным генератором наклеивается транспортная маркировка по ГОСТ 19433 (этикетка).

Транспортирование и хранение

Генераторы при транспортировании, хранении и эксплуатации относятся к классу опасности 4 подкласса 4.1 «Легковоспламеняющиеся твердые вещества», категории 1 — «Без дополнительного вида опасности», и степень опасности 3 по «Скорости распространения пламени» при этом полный классификационный шифр 4113 и в упакованном виде транспортируются всеми видами транспорта без ограничения расстояния.

Складское хранение генераторов должно осуществляться в заводской упаковке в закрытых сухих помещениях при температуре окружающего воздуха от плюс 5 до плюс 40 ºС и относительной влажности воздуха не более 80%.
Допускается штабелирование генераторов в заводской упаковке друг на друга, не более 3-х рядов.

Гарантии изготовителя

Гарантийный срок службы генераторов — 24 месяца, с даты их ввода в эксплуатацию.
Срок эксплуатации генератора — 7 лет.
Срок службы генератора — 10 лет.

Генераторы соответствуют требованиям Технического регламента о требованиях пожарной безопасности ГОСТ Р 34635-2020 «Техника пожарная. Генераторы огнетушащего аэрозоля. Общие технические требования и методы испытаний»,
Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017), согласно техническим условиям на их изготовление ТУ 4854-001-38323993-2012. Соответствие генераторов Техническому регламенту о требованиях пожарной безопасности подтверждается сертификатом соответствия.
