Генератор огнетушащего аэрозоля СТт и СТм

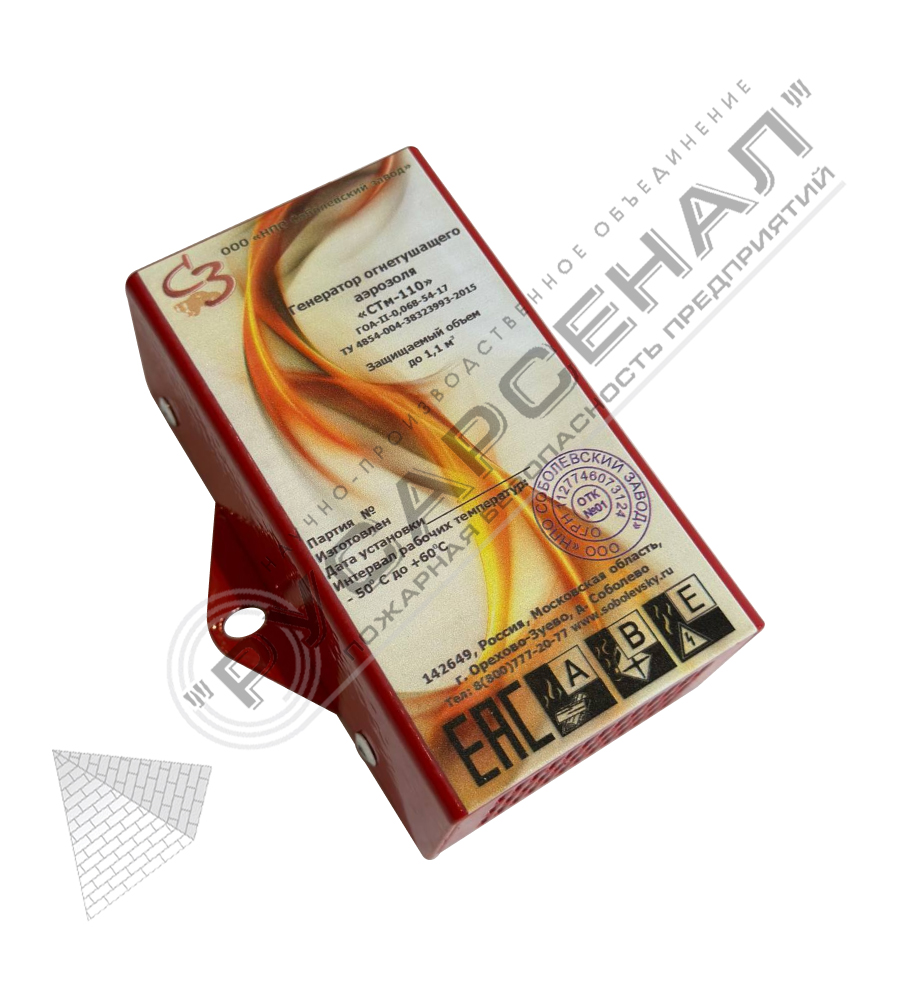

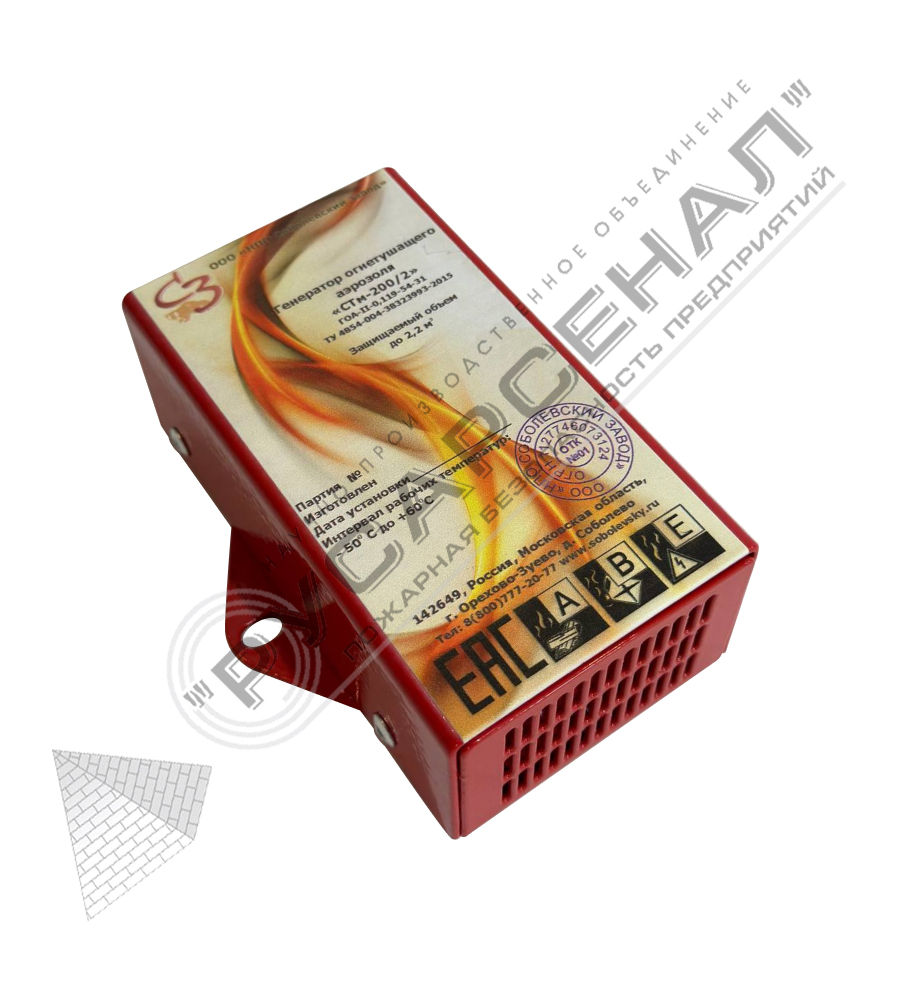

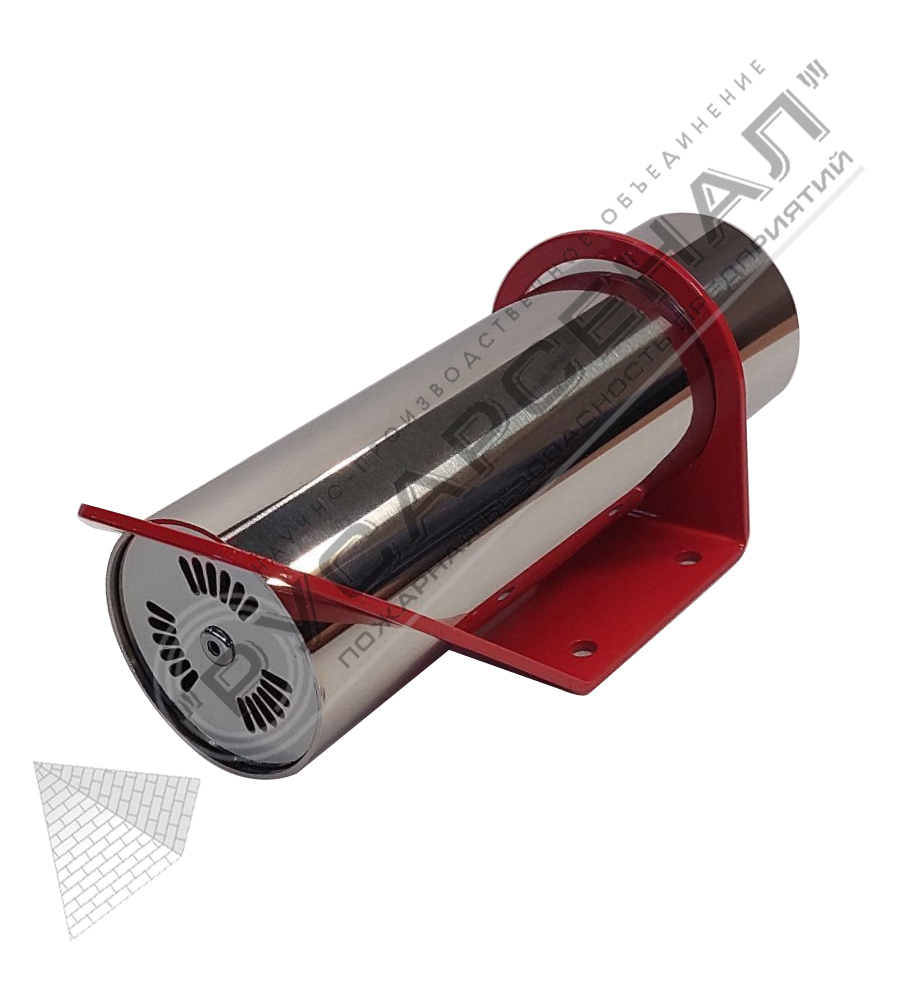

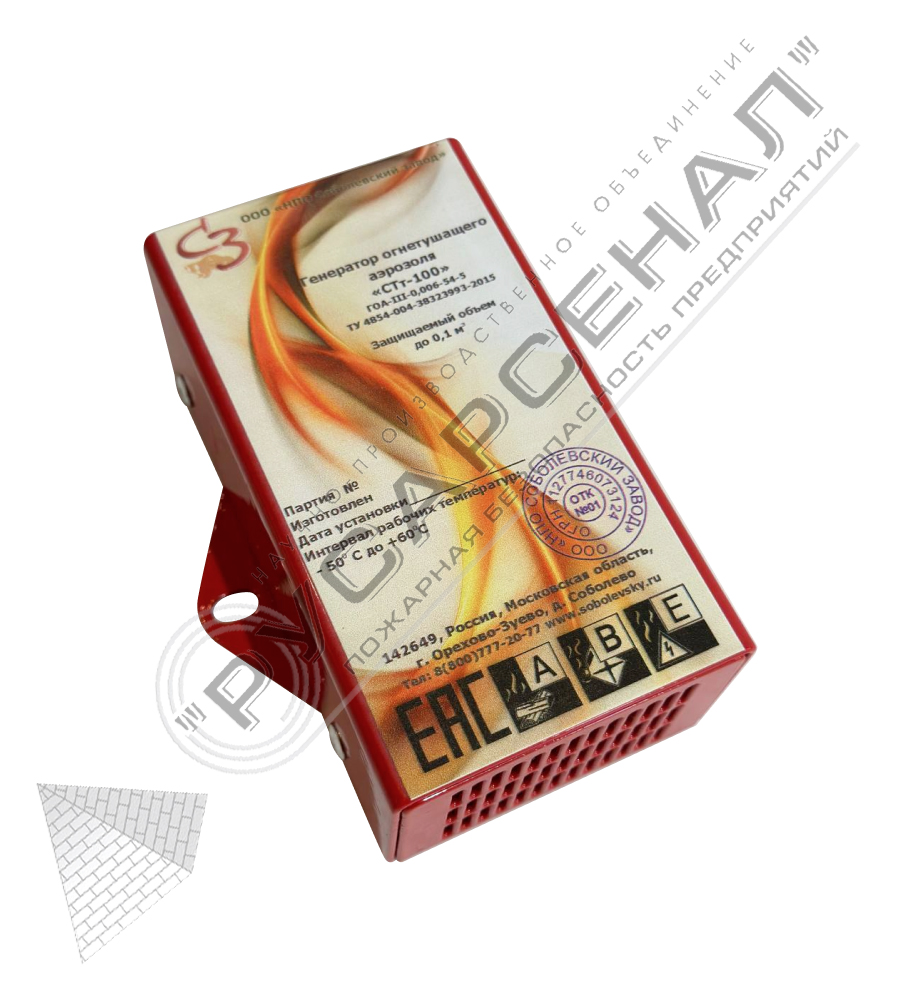

СТт-100, СТм-110, СТм-200/2, СТм-320

Генераторы огнетушащего аэрозоля серии СТт и СТм — автономные автоматические модули, предназначенные для локализации и ликвидации пожаров класса А2, В и электрооборудования под напряжением на начальных стадиях развития в условно-герметичном объёме.
Применяются такие модули в пожароопасных отсеках, электрошкафах, распределительных устройствах электросетей и связи, радиорелейных и телефонных ретрансляторах, закрытых двигательных отсеках и грузовых отделениях транспортных средств.
Генераторы не предназначены для использования в производственных помещениях с обращением взрывоопасных газовоздушных смесей.
ГОА данной серии защищают объекты, на которых не требуется установка общей системы пожаротушения, а целесообразнее защитить от пожара лишь их часть. Каждый генератор может быть стационарным или автономным (работать самостоятельно без питания и подключения к системам).

Конструкция

Модули «СТм» и «СТт» представляют собой параллелепипед, в котором размещён заряд АОС и блок охлаждения аэрозоля. По торцевой стенке корпуса расположены отверстия для выхода аэрозоля в защищаемый объём.

Способ запуска

Генератор приводится в действие поданным на него электрическим импульсом, вырабатываемым подключенным внешним пусковым устройством при срабатывании. В укомплектованных термокабелем генераторах срабатывание происходит автоматически при повышении температуры окружающей среды более 68°С. Возможно добавить к генератору выносную кнопку, от которой в экстренных случаях допускается запуск вручную. Для этого необходимо сорвать пломбу, открыть крышку, перевести кнопку в положение «l», обеспечить герметичность защищаемого объёма.

Принцип действия

Поступающий на генератор импульс тока приводит к активации аэрозолеобразующего заряда, в процессе чего образуется аэрозольная смесь из высокодисперсных частиц. Далее состав проходит через охладитель и выбрасывается в защищаемый объём через сопловые отверстия генератора. Аэрозольное облако выступает как ингибитор, прекращающий возникшие химические реакции, тем самым обеспечивает быструю локализацию и тушение пожара. При срабатывании генератора концентрация кислорода в защищаемом помещении не уменьшается. После срабатывания генератора аэрозоль из помещения удаляется проветриванием. Осевший аэрозоль удаляется с различных поверхностей протиркой, пылесосом или смывается водой.

Технические характеристики

Основные параметры и характеристики генераторов соответствуют данным, указанным в Таблице

Параметры и характеристики генераторов	Генераторы:
	СТт-100	СТм-110	СТм-200/2	СТм-320
Защищаемый объём, м3	0,1	1,1	2,2	3,2
Масса заряда, кг	0,006	0,068	0,119	0,172
Масса снаряженного генератора, кг	0,94 (±0,09)	0,95 (±0,09)	0,96 (±0,09)	1,45 (±0,14)
Огнетушащая способность аэрозоля при тушении пожаров подкласса А2 и класса В, кг/м3	0,054	0,054	0,054	0,054
Габаритные размеры, мм: длина × ширина × высота	135×108×53	138×108×53	135×108×53	d 65 h 185
Продолжительность (время) подачи огнетушащего аэрозоля при температуре окружающей среды +20 (±2)°С, с	5 (±0,5)	17 (±1,5)	31 (±3)	38 (±3,5)
Инерционность срабатывания генератора, с	5	5	5	5
Интервал рабочих температур, °С	-50+60	-50+60	-50+60	-50+60

Максимальные значения тока контроля состояния цепи запуска генератора не должны превышать:

• при постоянном контроле — 0,01 А;
• при периодическом контроле в течение не более 2 минут, с интервалами между включениями не менее 10 минут- 0,1 А

При необходимости возможна комплектация ГОА дополнительным шнуром для теплового пуска.

Состав изделия

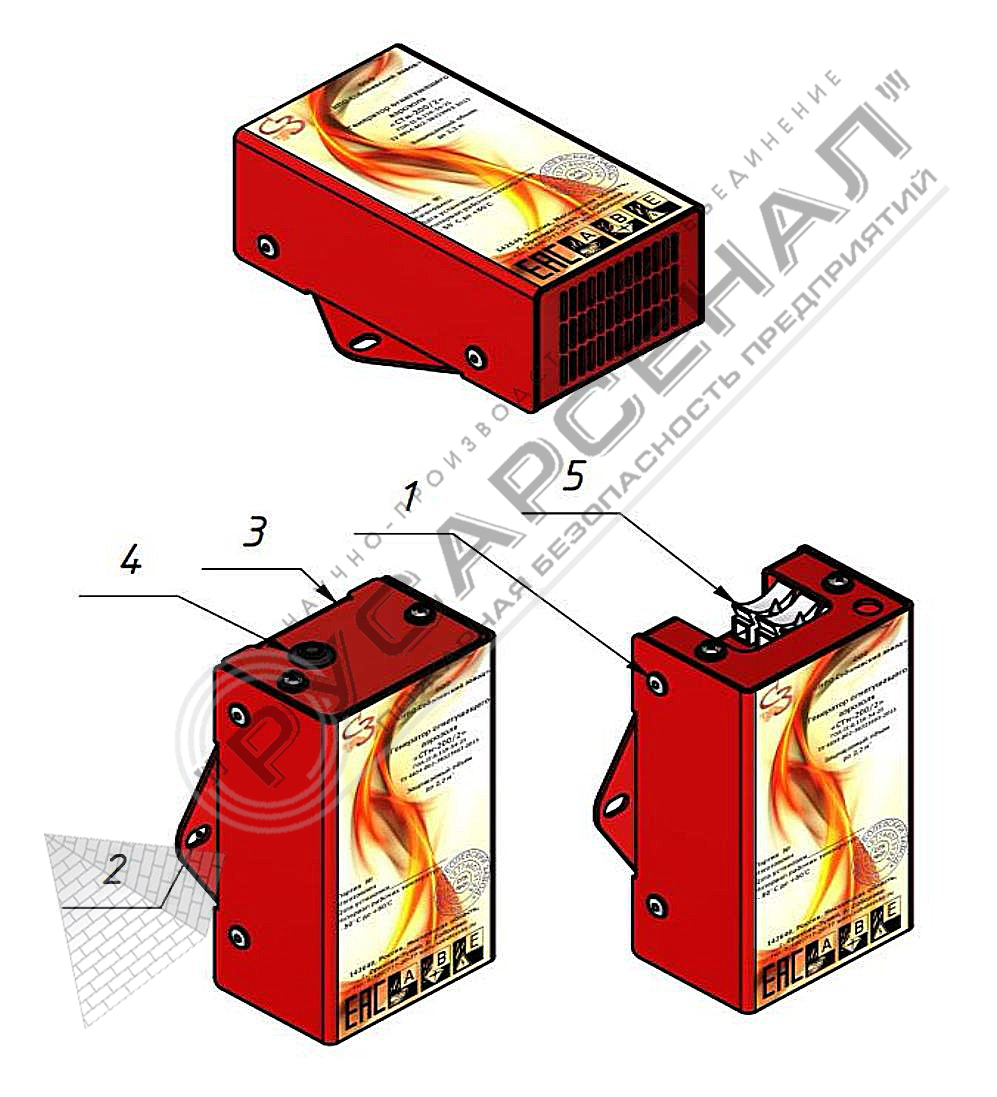

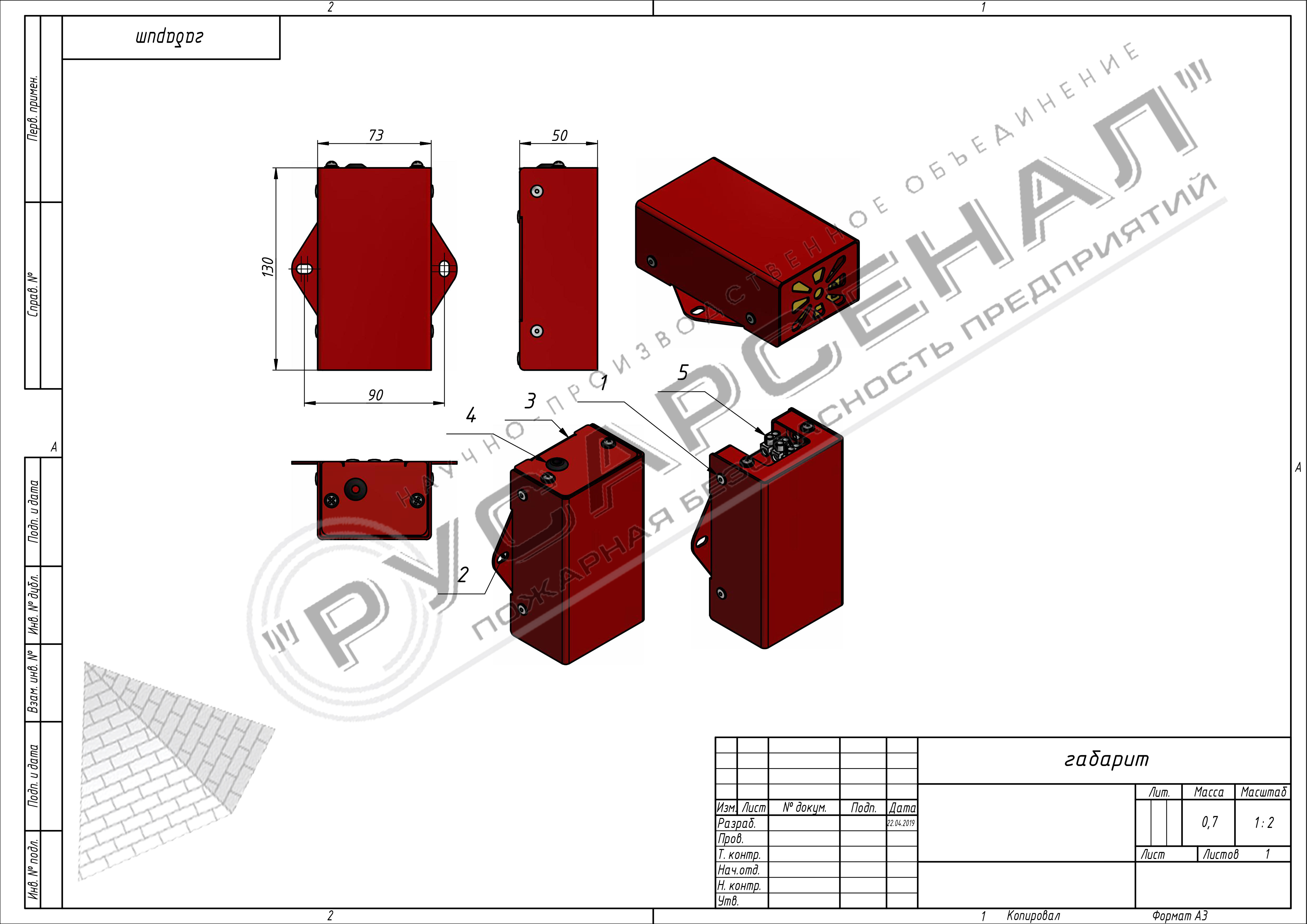

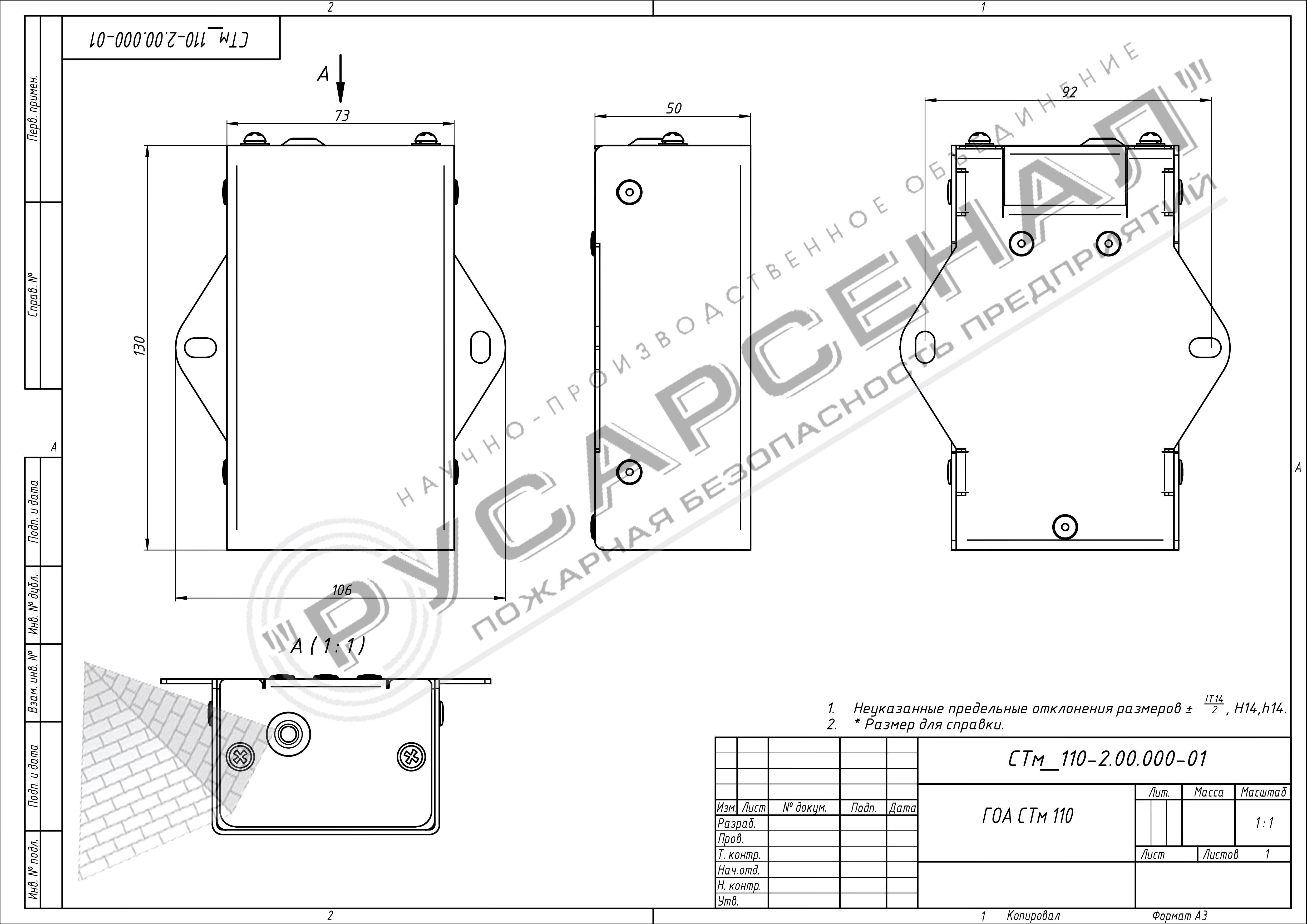

Внешний вид и установочные размеры ГОА «СТт-100», «СТм-110», «СТм-200/2» показаны на рисунке 9.
Генератор состоит из корпуса (поз. 1), съемной крышки клеммника (поз. 3), клеммной колодки (поз. 5), предназначенной для подключения к внешнему пусковому блоку. Для предотвращения повреждения соединительного кабеля, в крышке предусмотрена проходная втулка (поз. 4). Отверстия (поз. 2) предназначены для крепления ГОА в рабочем положении.

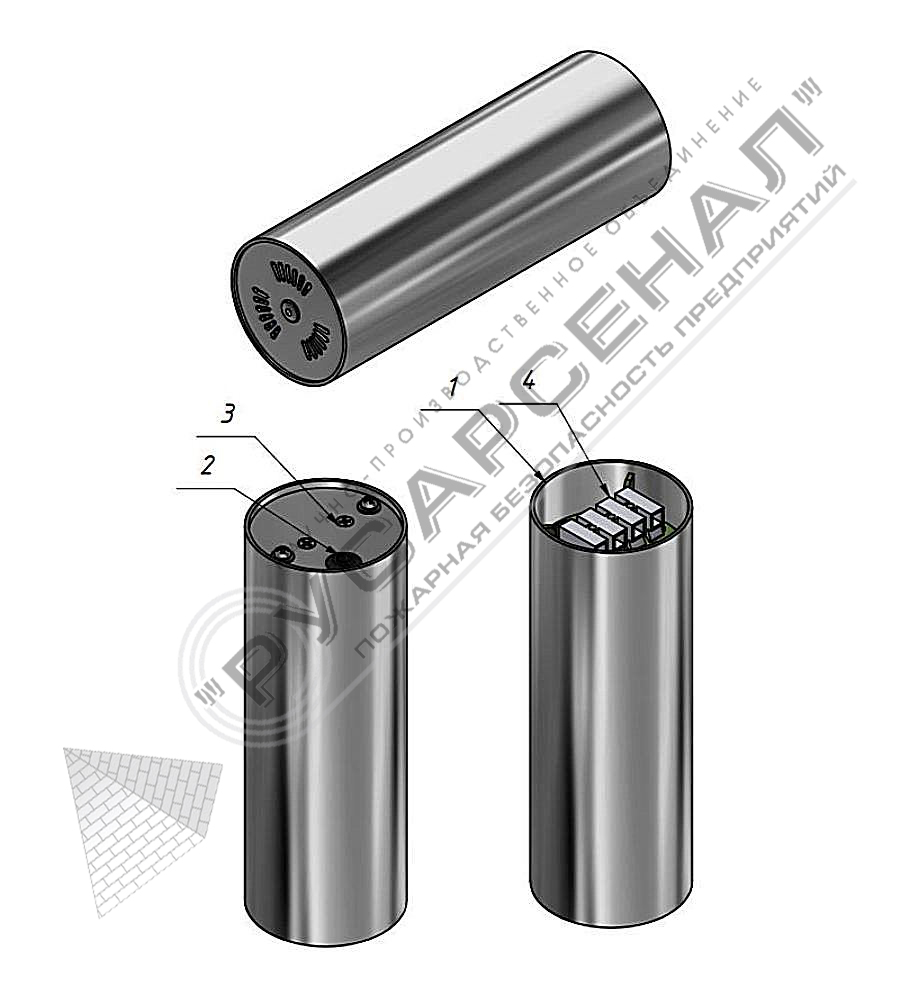

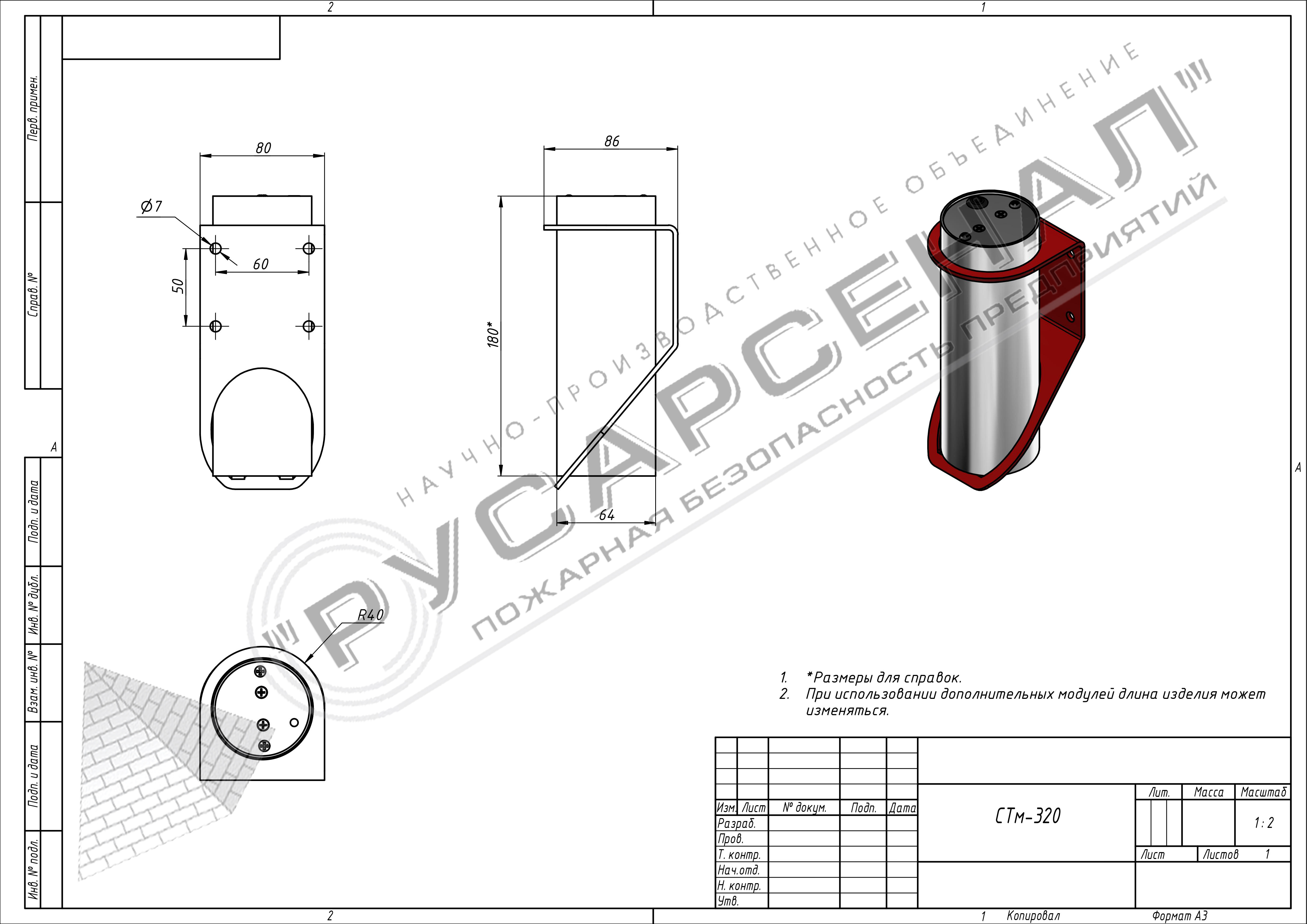

Внешний вид и установочные размеры ГОА «СТм-320 показаны на рисунке 10.
Генератор состоит из корпуса (поз. 1), съемной крышки клеммника (поз. 3), клеммной колодки (поз. 4), предназначенной для подключения к внешнему пусковому блоку. Для предотвращения повреждения соединительного кабеля, в крышке предусмотрена проходная втулка (поз. 2).

Комплектность

В комплект поставки генератора входят:

• генератор;
• кронштейн;
• паспорт.

Маркировка

Маркировка генератора содержит следующую информацию:

• наименование, адрес, товарный знак предприятия-изготовителя;
• условное обозначение генератора, установленное изготовителем;
• пиктограммы, обозначающие классы пожара (по ГОСТ 27331), для тушения которых может быть использован данный генератор;
• диапазон температур эксплуатации;
• месяц и год изготовления;
• масса генератора;
• номер партии;
• о требованиях пожарной безопасности (Знак обращения на рынке).

Упаковка

Генератор и паспорт упаковываются в картонные ящики по ГОСТ 26319-2020 по 1 штуке.
На каждый картонный ящик с упакованным генератором наклеивается транспортная маркировка по ГОСТ 19433 (этикетка).

Транспортирование и хранение

Генераторы при транспортировании, хранении и эксплуатации не относятся к опасным грузам и в упакованном виде транспортируются всеми видами транспорта без ограничения расстояния.
Складское хранение генераторов осуществляется в заводской упаковке в закрытых сухих помещениях при температуре окружающего воздуха от плюс 5 °С до плюс 40 °С и относительной влажности воздуха не более 80%.
Допускается штабелирование генераторов в заводской упаковке друг на друга, в соответствии с указаниями на заводской упаковке.
В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.

Гарантии изготовителя

Гарантийный срок службы генераторов — 24 месяца, с даты их ввода в эксплуатацию.
Срок эксплуатации генератора — 7 лет.
Срок службы генератора — 10 лет.

Генераторы соответствуют требованиям Технического регламента о требованиях пожарной безопасности ГОСТ Р 34635-2020 «Техника пожарная. Генераторы огнетушащего аэрозоля. Общие технические требования и методы испытаний», Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017), согласно техническим условиям на их изготовление ТУ 4854-004-38323993-2015. Соответствие генераторов Техническому регламенту о требованиях пожарной безопасности подтверждается сертификатом соответствия.
